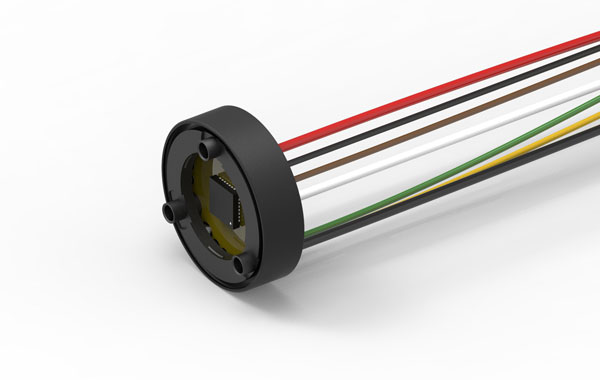

Encoder ENX 22 EASY Absolute, met BiSS-C-interface

Encoder ENX 22 EASY Absolute, met BiSS-C-interface
Prijsschaal Aantal Prijs per stuk
Prijzen excl. BTW, excl.verzendkosten 1-4 € 103,58*
5-19 € 80,94*
20-49 € 65,89*
van 50 Op aanvraag

Configureerbare producten kunnen alleen geconfigureerd in de winkelwagen worden gelegd.
De prijzen kunnen afhankelijk van uw individuele configuratie afwijken.

Sensoren kunnen alleen als component van een combinatie worden aangeschaft.

Specificaties

Type
Impuls per omwenteling 4096
Resolutie 12
Max. afmeting behuizing -1.5 mm
Max. elektrisch toerental 200000 rpm
Max. mechanical speed 200000 rpm
Technische gegevens
Datacodering binary
Min. impulsfrequentie 0.04 MHz
Max. impulsfrequentie 10 MHz
Time-out 6
Voedingsspanning Vcc 5.0V ± 10.0%
Uitgangssignaal CMOS
Uitgangssignaal Absolute BiSS-C
Sensor driver used logic Single Ended, CMOS
Stroom per kanaal -20...20 mA
Signal rise time 60 ns
Sensor measurement condition rise time CL=25pF, RL=1kOhm
Signal fall time 60 ns
Sensor measurement condition fall time CL=25pF, RL=1kOhm
Draairichting positive Counting CW
Typical stroomverbruik bij stilstand 22 mA
Max. massatraagheid van de encoderschijf 0.005 gcm²
Bedrijfstemperatuur -40...+125 °C
Oriëntatie van de encoderkabel t.o.v. motoraansluiting 0 °
Product
Gewicht 5 g

Beschrijving

maxon ENX-encoders excelleren door hun robuuste bouwwijze en hoge signaalkwaliteit. De ENX EASY INT Absolute is een steriliseerbare Single Turn Absolute encoder met 4096 stappen per omwenteling voor een SSI- of BiSS-C-interface. Met ESD-veiligheidsnetwerk, kabeltrekontlasting en het algemeen robuuste concept van de ENX serie is de ENX EASY INT een uitstekende keuze voor nauwkeurige positie- en toerentalregeling.
