Details

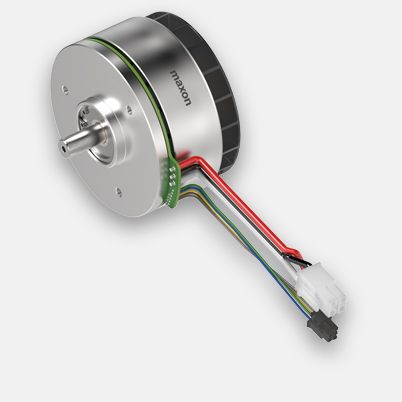

EC 90 flat Ø90mm, borstelloos, 600 Watt, met Hall-sensoren en kabel | met ventilator
Artikelnummer 607937
| Prijsschaal | Aantal | Prijs per stuk |
|---|---|---|
| Prijzen excl. BTW, excl.verzendkosten | 1-4 | € 306,41 |
| 5-19 | € 257,04 | |
| 20-49 | € 222,62 | |
| van 50 | Op aanvraag |
Specificaties
Technische illustraties

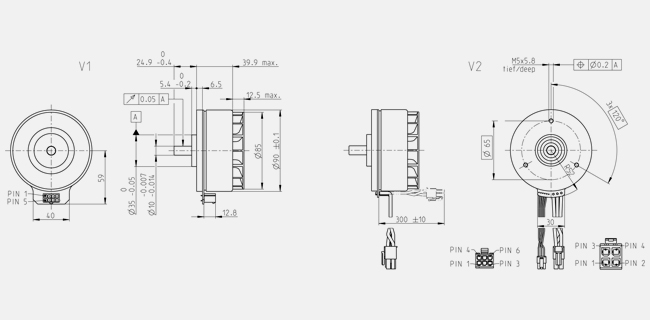

- Maattekening
| Waarden bij nominale spanning | |
| Nominale spanning | 18 V |
| Nullasttoerental | 2080 rpm |
| Nullaststroom | 821 mA |
| Nominaal toerental | 1620 rpm |
| Nominaal koppel (max. permanent koppel) | 1610 mNm |
| Nominaalstroom (max. permanente belastingsstroom) | 17.9 A |
| Maximum koppel | 10100 mNm |
| Startstroom | 183 A |
| Max. rendement | 87 % |
| Identificatiegegevens | |
| Inductieweerstand | 0.0983 Ω |
| Inductie | 0.133 mH |
| Koppelconstante | 81.6 mNm/A |
| Toerentalconstante | 117 rpm/V |
| Toerental-koppelconstante | 0.141 rpm/mNm |
| Mechanische aanlooptijdconstante | 7.53 ms |
| Massatraagheid van de rotor | 5100 gcm² |
| Thermische gegevens | |
| Therm. weerstand behuizing-omgeving | 0.87 K/W |
| Therm. weerstand wikkeling-behuizing | 0.849 K/W |
| Therm. tijdconstante van de wikkeling | 28.2 s |
| Therm. tijdconstante van de motor | 129 s |
| Omgevingstemperatuur | -40...+100 °C |
| Max. temperatuur van de wikkeling | +125 °C |
| Mechanische gegevens | |
| Type lager | Kogellagers |
| Max. toerental | 5000 rpm |
| Axiale speling | 0 mm, bij radiale last < 58 N |
| 0.14 mm, bij radiale last > 58 N | |
| Max. axiale belasting (dynamisch) | 34 N |
| Max. axiale perskracht (statisch) | 440 N |
| (statisch, asondersteund) | 8000 N |
| Max. radiale belasting | 130 N, 10 mm vanaf flens |
| Meer specificaties | |
| Aantal poolparen | 11 |
| Aantal fasen | 3 |
| Aantal sterilisatiecycli | 0 |
| Product | |
| Gewicht | 988 g |
Beschrijving
De borstelloze platte EC-motoren zijn dankzij de platte bouwvorm in veel toepassingen precies de juiste aandrijving. Dankzij de doordachte, eenvoudige constructie is een grotendeels geautomatiseerde productie mogelijk, wat tot een gunstige prijs leidt.Het ventilatorwiel dient als actieve koeling tijdens bedrijf, waardoor de hoogste nominale koppels worden bereikt.
