| Prijsschaal | Aantal | Prijs per stuk |
|---|---|---|
| Prijzen excl. BTW, excl.verzendkosten | 1-4 | € 101,05 |
| 5-19 | € 86,84 | |
| 20-49 | € 71,16 | |
| van 50 | Op aanvraag |
NRND (Not Recommended for New Designs): Deze producten zijn verder beschikbaar, maar worden niet aanbevolen voor nieuwe projecten. Sales adviseert u graag over alternatieven.
Specificaties
Technische illustraties

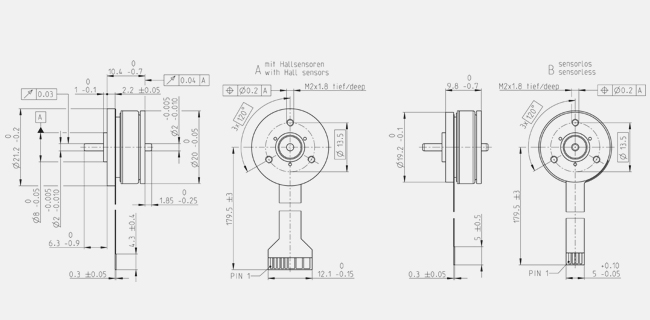

- Maattekening
Information: Drawings are not in scale.
| Waarden bij nominale spanning | |
| Nominale spanning | 24 V |
| Nullasttoerental | 9120 rpm |
| Nullaststroom | 21.1 mA |
| Nominaal toerental | 3850 rpm |
| Nominaal koppel (max. permanent koppel) | 3.56 mNm |
| Nominaalstroom (max. permanente belastingsstroom) | 0.162 A |
| Maximum koppel | 7.12 mNm |
| Startstroom | 0.309 A |
| Max. rendement | 55 % |
| Identificatiegegevens | |
| Inductieweerstand | 77.7 Ω |
| Inductie | 9.8 mH |
| Koppelconstante | 23 mNm/A |
| Toerentalconstante | 414 rpm/V |
| Toerental-koppelconstante | 1400 rpm/mNm |
| Mechanische aanlooptijdconstante | 56.2 ms |
| Massatraagheid van de rotor | 3.84 gcm² |
| Thermische gegevens | |
| Therm. weerstand behuizing-omgeving | 19.5 K/W |
| Therm. weerstand wikkeling-behuizing | 8.48 K/W |
| Therm. tijdconstante van de wikkeling | 3.36 s |
| Therm. tijdconstante van de motor | 32.4 s |
| Omgevingstemperatuur | -40...+100 °C |
| Max. temperatuur van de wikkeling | +125 °C |
| Mechanische gegevens | |
| Type lager | Kogellagers |
| Max. toerental | 15000 rpm |
| Axiale speling | 0 mm, bij radiale last < 2 N |
| 0.14 mm, bij radiale last > 2 N | |
| Max. axiale belasting (dynamisch) | 1.8 N |
| Max. axiale perskracht (statisch) | 18 N |
| (statisch, asondersteund) | 200 N |
| Max. radiale belasting | 1.9 N, 5 mm vanaf flens |
| Meer specificaties | |
| Aantal poolparen | 4 |
| Aantal fasen | 3 |
| Aantal sterilisatiecycli | 0 |
| Product | |
| Gewicht | 15 g |
