Dit product kan niet meer worden besteld. Gelieve via het aanvraagformulier contact op te nemen met onze sales support. Bedankt
Specificaties
Technische illustraties

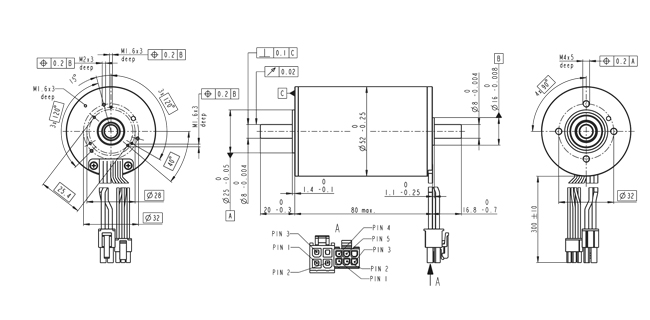

- Maattekening
Information: Drawings are not in scale.
| Waarden bij nominale spanning | |
| Nominale spanning | 24 V |
| Nullasttoerental | 4990 rpm |
| Nullaststroom | 933 mA |
| Nominaal toerental | 4730 rpm |
| Nominaal koppel (max. permanent koppel) | 268 mNm |
| Nominaalstroom (max. permanente belastingsstroom) | 6.56 A |
| Maximum koppel | 11400 mNm |
| Startstroom | 250 A |
| Max. rendement | 88 % |
| Identificatiegegevens | |
| Inductieweerstand | 0.096 Ω |
| Inductie | 0.0786 mH |
| Koppelconstante | 45.5 mNm/A |
| Toerentalconstante | 210 rpm/V |
| Toerental-koppelconstante | 0.443 rpm/mNm |
| Mechanische aanlooptijdconstante | 0.654 ms |
| Massatraagheid van de rotor | 141 gcm² |
| Thermische gegevens | |
| Therm. weerstand behuizing-omgeving | 4.32 K/W |
| Therm. weerstand wikkeling-behuizing | 0.63 K/W |
| Therm. tijdconstante van de wikkeling | 15.3 s |
| Therm. tijdconstante van de motor | 1770 s |
| Omgevingstemperatuur | -40...+100 °C |
| Max. temperatuur van de wikkeling | +155 °C |
| Mechanische gegevens | |
| Max. toerental | 6000 rpm |
| Axiale speling | 0 mm, bij radiale last < 11.5 N |
| 0.1 mm, bij radiale last > 11.5 N | |
| Max. axiale belasting (dynamisch) | 30 N |
| Max. axiale perskracht (statisch) | 150 N |
| (statisch, asondersteund) | 6000 N |
| Max. radiale belasting | 110 N, 15 mm vanaf flens |
| Meer specificaties | |
| Aantal poolparen | 7 |
| Aantal fasen | 3 |
| Product | |
| Gewicht | 820 g |
-
Vlakdiagram
| Continuous operation range | ||
| Short term operation range | ||
