| Prijsschaal | Aantal | Prijs per stuk |
|---|---|---|
| Prijzen excl. BTW, excl.verzendkosten | 1-4 | € 221,15 |
| 5-19 | € 198,31 | |
| 20-49 | € 178,84 | |
| van 50 | Op aanvraag |
NRND (Not Recommended for New Designs): Deze producten zijn verder beschikbaar, maar worden niet aanbevolen voor nieuwe projecten. Sales adviseert u graag over alternatieven.
Specificaties
Technische illustraties

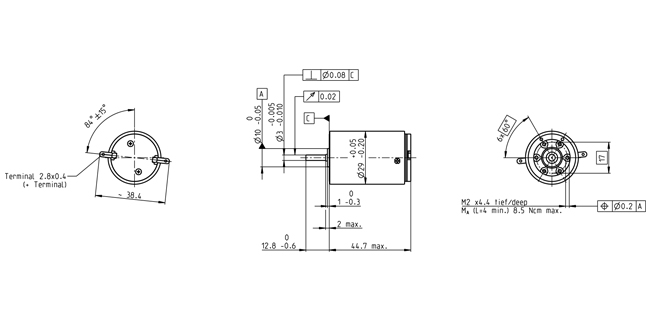

- Maattekening
Information: Drawings are not in scale.
| Waarden bij nominale spanning | |
| Nominale spanning | 24 V |
| Nullasttoerental | 8860 rpm |
| Nullaststroom | 34.2 mA |
| Nominaal toerental | 8050 rpm |
| Nominaal koppel (max. permanent koppel) | 27 mNm |
| Nominaalstroom (max. permanente belastingsstroom) | 1.08 A |
| Maximum koppel | 299 mNm |
| Startstroom | 11.6 A |
| Max. rendement | 90 % |
| Identificatiegegevens | |
| Inductieweerstand | 2.07 Ω |
| Inductie | 0.199 mH |
| Koppelconstante | 25.8 mNm/A |
| Toerentalconstante | 370 rpm/V |
| Toerental-koppelconstante | 29.8 rpm/mNm |
| Mechanische aanlooptijdconstante | 4.23 ms |
| Massatraagheid van de rotor | 13.6 gcm² |
| Thermische gegevens | |
| Therm. weerstand behuizing-omgeving | 15.8 K/W |
| Therm. weerstand wikkeling-behuizing | 4 K/W |
| Therm. tijdconstante van de wikkeling | 16.2 s |
| Therm. tijdconstante van de motor | 927 s |
| Omgevingstemperatuur | -30...+85 °C |
| Max. temperatuur van de wikkeling | +125 °C |
| Mechanische gegevens | |
| Type lager | Waelzlager |
| Max. toerental | 10400 rpm |
| Axiale speling | 0.1 - 0.2 mm |
| Radiale speling | 0.025 mm |
| Max. axiale belasting (dynamisch) | 5 N |
| Max. axiale perskracht (statisch) | 75 N |
| (statisch, asondersteund) | 0 N |
| Max. radiale belasting | 20.5 N, 5 mm vanaf flens |
| Meer specificaties | |
| Aantal poolparen | 1 |
| Aantal segmenten van de collector | 13 |
| Aantal sterilisatiecycli | 0 |
| Product | |
| Gewicht | 159 g |
-
Vlakdiagram
| Continuous operation range | ||
| Short term operation range | ||
Beschrijving
- High-performance bij lage kosten- Hoge en gelijkblijvende kwaliteit dankzij beheersing en controle van processen
- COP-concept – compatibel met A-max
- Geautomatiseerd productieproces
- Open voor klantgeoriënteerde modificaties
