Specificaties

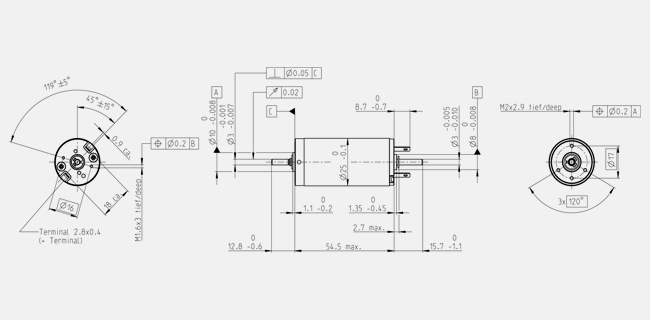

Information: Drawings are not in scale.
| Waarden bij nominale spanning |
| Nominale spanning |
48 V |
| Nullasttoerental |
10300 rpm |
| Nullaststroom |
20.1 mA |
| Nominaal toerental |
9160 rpm |
| Nominaal koppel (max. permanent koppel) |
27.7 mNm |
| Nominaalstroom (max. permanente belastingsstroom) |
0.653 A |
| Maximum koppel |
264 mNm |
| Startstroom |
6.03 A |
| Max. rendement |
87 % |
| Identificatiegegevens |
| Inductieweerstand |
7.96 Ω |
| Inductie |
0.832 mH |
| Koppelconstante |
43.8 mNm/A |
| Toerentalconstante |
218 rpm/V |
| Toerental-koppelconstante |
39.6 rpm/mNm |
| Mechanische aanlooptijdconstante |
4.37 ms |
| Massatraagheid van de rotor |
10.5 gcm² |
| Thermische gegevens |
| Therm. weerstand behuizing-omgeving |
14 K/W |
| Therm. weerstand wikkeling-behuizing |
3.1 K/W |
| Therm. tijdconstante van de wikkeling |
12.2 s |
| Therm. tijdconstante van de motor |
612 s |
| Omgevingstemperatuur |
-30...+100 °C |
| Max. temperatuur van de wikkeling |
+125 °C |
| Mechanische gegevens |
| Type lager |
Waelzlager |
| Max. toerental |
14000 rpm |
| Axiale speling |
0.05 - 0.15 mm |
| Radiale speling |
0.025 mm |
| Max. axiale belasting (dynamisch) |
3.2 N |
| Max. axiale perskracht (statisch) |
64 N |
| (statisch, asondersteund) |
800 N |
| Max. radiale belasting |
16 N, 5 mm vanaf flens |
| Meer specificaties |
| Aantal poolparen |
1 |
| Aantal segmenten van de collector |
11 |
| Aantal sterilisatiecycli |
0 |
| Product |
| Gewicht |
130 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
Beschrijving

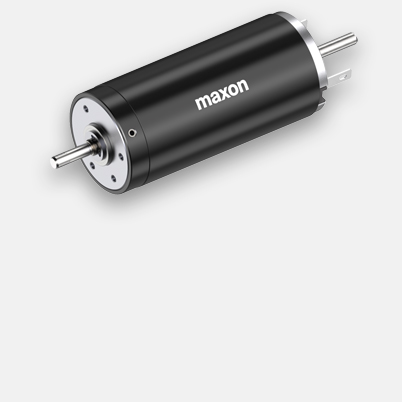

DC-motoren van maxon zijn kwalitatief hoogwaardige gelijkstroommotoren, uitgerust met sterke permanente magneten. Het «hart» van de motor is de wereldwijd gepatenteerde ijzerloze rotor. Dit betekent modernste technologie voor compacte, sterke aandrijvingen met een laag traagheidsmoment.
