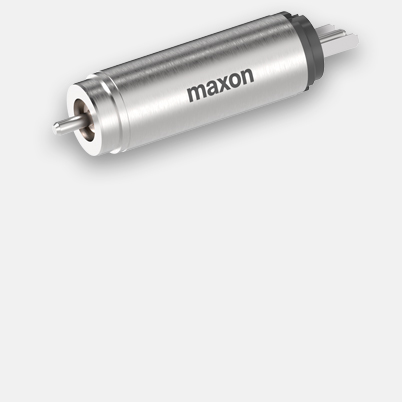

DCX 6 M Ø6 mm, edelmetaalborstels, gesinterd lager
| Prijsschaal | Aantal | Prijs per stuk |
|---|---|---|
| Prijzen excl. BTW, excl.verzendkosten | 1-4 | € 82,42* |
| 5-19 | € 71,89* | |
| 20-49 | € 61,26* | |
| van 50 | Op aanvraag |
Specificaties
Technische illustraties

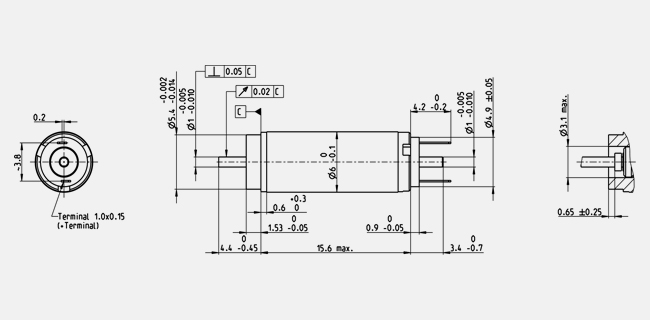

- Maattekening
| Waarden bij nominale spanning | |
| Nominale spanning | 1.5 V |
| Nullasttoerental | 17500 rpm |
| Nullaststroom | 28.9 mA |
| Nominaal toerental | 4940 rpm |
| Nominaal koppel (max. permanent koppel) | 0.311 mNm |
| Nominaalstroom (max. permanente belastingsstroom) | 0.425 A |
| Maximum koppel | 0.453 mNm |
| Startstroom | 0.581 A |
| Max. rendement | 61 % |
| Identificatiegegevens | |
| Inductieweerstand | 2.58 Ω |
| Inductie | 0.0079 mH |
| Koppelconstante | 0.779 mNm/A |
| Toerentalconstante | 12300 rpm/V |
| Toerental-koppelconstante | 40600 rpm/mNm |
| Mechanische aanlooptijdconstante | 7.06 ms |
| Massatraagheid van de rotor | 0.0166 gcm² |
| Thermische gegevens | |
| Therm. weerstand behuizing-omgeving | 105 K/W |
| Therm. weerstand wikkeling-behuizing | 20 K/W |
| Therm. tijdconstante van de wikkeling | 1.71 s |
| Therm. tijdconstante van de motor | 79 s |
| Omgevingstemperatuur | -30...+85 °C |
| Max. temperatuur van de wikkeling | +100 °C |
| Mechanische gegevens | |
| Type lager | Gesinterde lagers |
| Max. toerental | 17300 rpm |
| Axiale speling | 0.02 mm, bij radiale last < 0 N |
| 0.1 mm, bij radiale last > 0 N | |
| Radiale speling | 0.012 mm |
| Max. axiale belasting (dynamisch) | 0.1 N |
| Max. axiale perskracht (statisch) | 10 N |
| (statisch, asondersteund) | 100 N |
| Max. radiale belasting | 0.4 N, 5 mm vanaf flens |
| Meer specificaties | |
| Aantal poolparen | 1 |
| Aantal segmenten van de collector | 5 |
| Aantal sterilisatiecycli | 0 |
| Product | |
| Gewicht | 2 g |
-
Vlakdiagram
| Continuous operation range | ||
| Short term operation range | ||
Beschrijving
DCX motoren van maxon excelleren door hun ononvertroffen vermogensdichtheid (koppel per volume) en hun absoluut rustige loop. Met hun robuuste constructie in combinatie met de wereldwijd gepatenteerde ijzerloze wikkeling zijn de DCX motoren een hoogdynamische aandrijving in praktisch elke situatie.
De DCX 6 M is als kleine aandrijving met kogellager of gesinterd lager verkrijgbaar.
