NRND (Not Recommended for New Designs): Deze producten zijn verder beschikbaar, maar worden niet aanbevolen voor nieuwe projecten. Sales adviseert u graag over alternatieven.
Specificaties
Technische illustraties

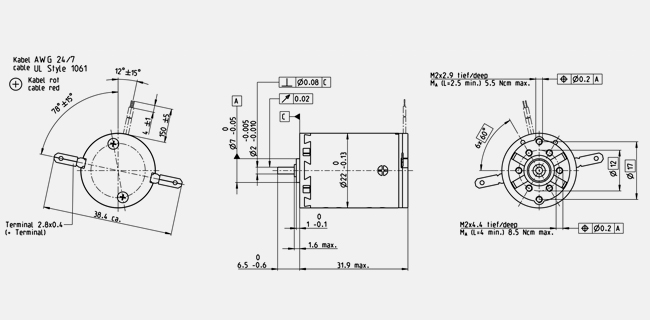

Maattekening
Information: Drawings are not in scale.
Waarden bij nominale spanning
Nominale spanning
48 V
Nullasttoerental
9110 rpm
Nullaststroom
9.99 mA
Nominaal toerental
5840 rpm
Nominaal koppel (max. permanent koppel)
6.75 mNm
Nominaalstroom (max. permanente belastingsstroom)
0.147 A
Maximum koppel
19.2 mNm
Startstroom
0.393 A
Max. rendement
71 %
Identificatiegegevens
Inductieweerstand
122 Ω
Inductie
7.3 mH
Koppelconstante
48.9 mNm/A
Toerentalconstante
195 rpm/V
Toerental-koppelconstante
487 rpm/mNm
Mechanische aanlooptijdconstante
19.9 ms
Massatraagheid van de rotor
3.9 gcm²
Thermische gegevens
Therm. weerstand behuizing-omgeving
20 K/W
Therm. weerstand wikkeling-behuizing
6 K/W
Therm. tijdconstante van de wikkeling
9.18 s
Therm. tijdconstante van de motor
314 s
Omgevingstemperatuur
-30...+85 °C
Max. temperatuur van de wikkeling
+125 °C
Mechanische gegevens
Type lager
Gesinterde lagers
Max. toerental
9800 rpm
Axiale speling
0.05 - 0.15 mm
Radiale speling
0.012 mm
Max. axiale belasting (dynamisch)
1 N
Max. axiale perskracht (statisch)
80 N
(statisch, asondersteund)
0 N
Max. radiale belasting
2.8 N, 5 mm vanaf flens
Meer specificaties
Aantal poolparen
1
Aantal segmenten van de collector
9
Aantal sterilisatiecycli
0
Product
Gewicht
54 g
Vlakdiagram
Continuous operation range
Short term operation range
Beschrijving

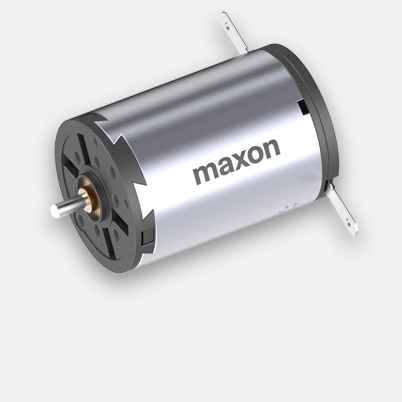

De motoren A-max van maxon horen bij een innovatief programma, waarvan het zwaartepunt ligt bij kwalitatief hoogwaardige gelijkstroommotorendie uitgerust zijn met sterke, permanente AlNiCo-magneten. Het «hart» van de motoris de ijzerloze maxon-wikkeling waarvan de kwaliteit al een miljoen keer is aangetoond. Dit betekent modernste technologie voor compacte, sterke aandrijvingen met een laag traagheidsmoment.
