Specificaties

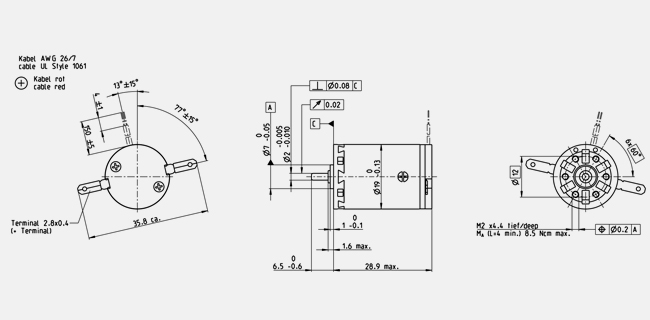

Information: Drawings are not in scale.
| Waarden bij nominale spanning |
| Nominale spanning |
9 V |
| Nullasttoerental |
9220 rpm |
| Nullaststroom |
16.2 mA |
| Nominaal toerental |
5470 rpm |
| Nominaal koppel (max. permanent koppel) |
3.59 mNm |
| Nominaalstroom (max. permanente belastingsstroom) |
0.403 A |
| Maximum koppel |
8.83 mNm |
| Startstroom |
0.963 A |
| Max. rendement |
76 % |
| Identificatiegegevens |
| Inductieweerstand |
9.34 Ω |
| Inductie |
0.506 mH |
| Koppelconstante |
9.17 mNm/A |
| Toerentalconstante |
1040 rpm/V |
| Toerental-koppelconstante |
1060 rpm/mNm |
| Mechanische aanlooptijdconstante |
24.1 ms |
| Massatraagheid van de rotor |
2.16 gcm² |
| Thermische gegevens |
| Therm. weerstand behuizing-omgeving |
21.3 K/W |
| Therm. weerstand wikkeling-behuizing |
10.5 K/W |
| Therm. tijdconstante van de wikkeling |
11.5 s |
| Therm. tijdconstante van de motor |
201 s |
| Omgevingstemperatuur |
-30...+65 °C |
| Max. temperatuur van de wikkeling |
+85 °C |
| Mechanische gegevens |
| Type lager |
Gesinterde lagers |
| Max. toerental |
16000 rpm |
| Axiale speling |
0.05 - 0.15 mm |
| Radiale speling |
0.012 mm |
| Max. axiale belasting (dynamisch) |
1 N |
| Max. axiale perskracht (statisch) |
80 N |
| (statisch, asondersteund) |
0 N |
| Max. radiale belasting |
2.7 N, 5 mm vanaf flens |
| Meer specificaties |
| Aantal poolparen |
1 |
| Aantal segmenten van de collector |
9 |
| Aantal sterilisatiecycli |
0 |
| Product |
| Gewicht |
33 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
Beschrijving

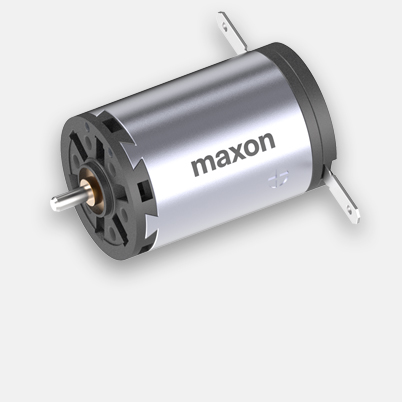

De motoren A-max van maxon horen bij een innovatief programma, waarvan het zwaartepunt ligt bij kwalitatief hoogwaardige gelijkstroommotoren die uitgerust zijn met sterke, permanente AlNiCo-magneten. Het «hart» van de motor is de ijzerloze maxon-wikkeling waarvan de kwaliteit al een miljoen keer is aangetoond. Dit betekent modernste technologie voor compacte, sterke aandrijvingen met een laag traagheidsmoment.
