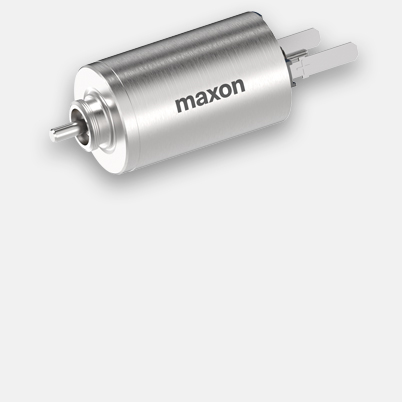

DCX 12 S Ø 12 mm, edelmetaalborstels CLL, kogellager
| Prijsschaal | Aantal | Prijs per stuk |
|---|---|---|
| Prijzen excl. BTW, excl.verzendkosten | 1-4 | € 132,94* |
| 5-19 | € 116,00* | |
| 20-49 | € 98,84* | |
| van 50 | Op aanvraag |
Specificaties
Technische illustraties
- Maattekening
Information: Drawings are not in scale.
| Waarden bij nominale spanning | |
| Nominale spanning | 4.5 V |
| Nullasttoerental | 9020 rpm |
| Nullaststroom | 19.8 mA |
| Nominaal toerental | 3630 rpm |
| Nominaal koppel (max. permanent koppel) | 1.9 mNm |
| Nominaalstroom (max. permanente belastingsstroom) | 0.427 A |
| Maximum koppel | 3.25 mNm |
| Startstroom | 0.701 A |
| Max. rendement | 70 % |
| Identificatiegegevens | |
| Inductieweerstand | 6.42 Ω |
| Inductie | 0.166 mH |
| Koppelconstante | 4.63 mNm/A |
| Toerentalconstante | 2060 rpm/V |
| Toerental-koppelconstante | 2860 rpm/mNm |
| Mechanische aanlooptijdconstante | 8.32 ms |
| Massatraagheid van de rotor | 0.278 gcm² |
| Thermische gegevens | |
| Therm. weerstand behuizing-omgeving | 35 K/W |
| Therm. weerstand wikkeling-behuizing | 14.4 K/W |
| Therm. tijdconstante van de wikkeling | 7.18 s |
| Therm. tijdconstante van de motor | 146 s |
| Omgevingstemperatuur | -40...+85 °C |
| Max. temperatuur van de wikkeling | +100 °C |
| Mechanische gegevens | |
| Type lager | Waelzlager |
| Max. toerental | 13000 rpm |
| Axiale speling | 0 mm, bij radiale last < 0 N |
| 0.1 mm, bij radiale last > 0 N | |
| Radiale speling | 0.015 mm |
| Max. axiale belasting (dynamisch) | 0.5 N |
| Max. axiale perskracht (statisch) | 8.8 N |
| (statisch, asondersteund) | 120 N |
| Max. radiale belasting | 1.5 N, 5 mm vanaf flens |
| Meer specificaties | |
| Aantal poolparen | 1 |
| Aantal segmenten van de collector | 7 |
| Aantal sterilisatiecycli | 0 |
| Product | |
| Gewicht | 11 g |
-
Vlakdiagram
| Continuous operation range | ||
| Short term operation range | ||
Beschrijving
maxon DCX motoren excelleren door hun ononvertroffen vermogensdichtheid (koppel per volume) en hun absoluut rustige loop. Dankzij de robuuste constructie in combinatie met de wereldwijd gepatenteerde ijzerloze wikkeling bieden de DCX motoren een hoogdynamische aandrijving in praktisch elke situatie.De DCX 12 S is als kleine aandrijving met voorgespannen kogellager of gesinterd lager verkrijgbaar. Dankzij de vonkonderdrukking (CLL) heeft deze DC-motor met edelmetaalborstels een uitzonderlijk lange levensduur.
