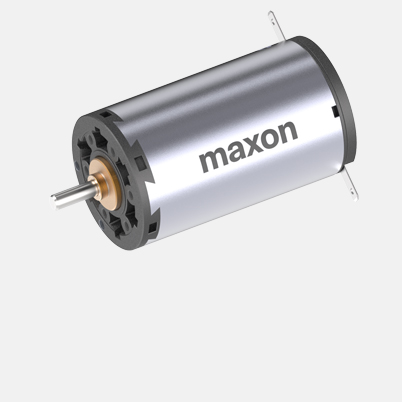

DC-max 26 S Ø26 mm, grafietborstels, kogellager
| Prijsschaal | Aantal | Prijs per stuk |
|---|---|---|
| Prijzen excl. BTW, excl.verzendkosten | 1-4 | € 145,68* |
| 5-19 | € 114,31* | |
| 20-49 | € 89,37* | |
| van 50 | Op aanvraag |
Specificaties
Technische illustraties

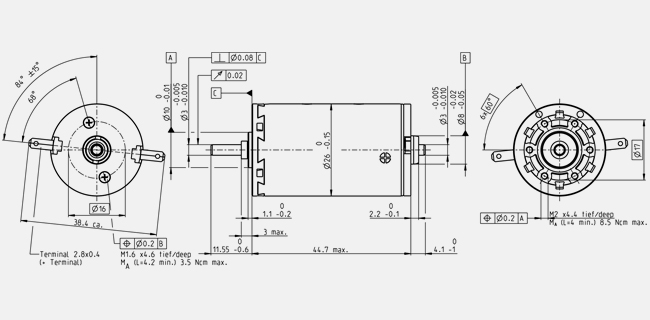

- Maattekening
Information: Drawings are not in scale.
| Waarden bij nominale spanning | |
| Nominale spanning | 24 V |
| Nullasttoerental | 8930 rpm |
| Nullaststroom | 39.8 mA |
| Nominaal toerental | 8100 rpm |
| Nominaal koppel (max. permanent koppel) | 26.6 mNm |
| Nominaalstroom (max. permanente belastingsstroom) | 1.08 A |
| Maximum koppel | 287 mNm |
| Startstroom | 11.2 A |
| Max. rendement | 89 % |
| Identificatiegegevens | |
| Inductieweerstand | 2.14 Ω |
| Inductie | 0.278 mH |
| Koppelconstante | 25.6 mNm/A |
| Toerentalconstante | 373 rpm/V |
| Toerental-koppelconstante | 31.2 rpm/mNm |
| Mechanische aanlooptijdconstante | 4.89 ms |
| Massatraagheid van de rotor | 14.9 gcm² |
| Thermische gegevens | |
| Therm. weerstand behuizing-omgeving | 13.2 K/W |
| Therm. weerstand wikkeling-behuizing | 3.2 K/W |
| Therm. tijdconstante van de wikkeling | 17.8 s |
| Therm. tijdconstante van de motor | 350 s |
| Omgevingstemperatuur | -30...+85 °C |
| Max. temperatuur van de wikkeling | +100 °C |
| Mechanische gegevens | |
| Type lager | Waelzlager |
| Max. toerental | 11000 rpm |
| Axiale speling | 0.1 - 0.2 mm |
| Radiale speling | 0.025 mm |
| Max. axiale belasting (dynamisch) | 5 N |
| Max. axiale perskracht (statisch) | 75 N |
| (statisch, asondersteund) | 1200 N |
| Max. radiale belasting | 20 N, 5 mm vanaf flens |
| Meer specificaties | |
| Aantal poolparen | 1 |
| Aantal segmenten van de collector | 13 |
| Aantal sterilisatiecycli | 0 |
| Product | |
| Gewicht | 120 g |
-
Vlakdiagram
| Continuous operation range | ||
| Short term operation range | ||
Beschrijving
maxon DC-max motoren overtuigen door optimaal vermogen met een klein volume en een ongeëvenaarde prijs-kwaliteitverhouding.De DC-max 26 S is een kleine aandrijving met krachtige RE-magneten, de nieuwste wikkelingstechnologie, een uiterst rendabel design en geautomatiseerde productie.
