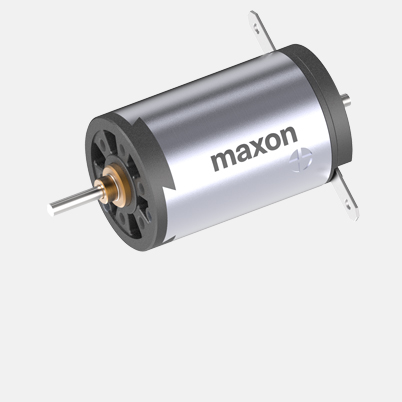

DC-max 16 S Ø 16 mm, edelmetaalborstels, gesinterd lager
| Prijsschaal | Aantal | Prijs per stuk |
|---|---|---|
| Prijzen excl. BTW, excl.verzendkosten | 1-4 | € 88,21* |
| 5-19 | € 69,26* | |
| 20-49 | € 54,10* | |
| van 50 | Op aanvraag |
Specificaties
Technische illustraties

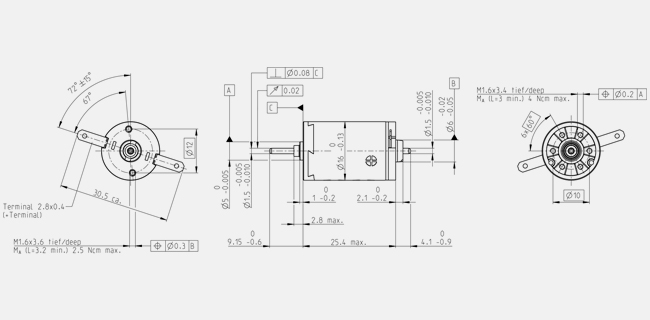

- Maattekening
Information: Drawings are not in scale.
| Waarden bij nominale spanning | |
| Nominale spanning | 24 V |
| Nullasttoerental | 10000 rpm |
| Nullaststroom | 11.9 mA |
| Nominaal toerental | 6560 rpm |
| Nominaal koppel (max. permanent koppel) | 4.87 mNm |
| Nominaalstroom (max. permanente belastingsstroom) | 0.228 A |
| Maximum koppel | 14.4 mNm |
| Startstroom | 0.64 A |
| Max. rendement | 75 % |
| Identificatiegegevens | |
| Inductieweerstand | 37.5 Ω |
| Inductie | 1.37 mH |
| Koppelconstante | 22.5 mNm/A |
| Toerentalconstante | 424 rpm/V |
| Toerental-koppelconstante | 707 rpm/mNm |
| Mechanische aanlooptijdconstante | 8.57 ms |
| Massatraagheid van de rotor | 1.16 gcm² |
| Thermische gegevens | |
| Therm. weerstand behuizing-omgeving | 29.8 K/W |
| Therm. weerstand wikkeling-behuizing | 5.5 K/W |
| Therm. tijdconstante van de wikkeling | 5.69 s |
| Therm. tijdconstante van de motor | 288 s |
| Omgevingstemperatuur | -30...+85 °C |
| Max. temperatuur van de wikkeling | +125 °C |
| Mechanische gegevens | |
| Type lager | Waelzlager |
| Max. toerental | 11000 rpm |
| Axiale speling | 0.05 mm, bij radiale last < 0 N |
| 0.15 mm, bij radiale last > 0 N | |
| Radiale speling | 0.025 mm |
| Max. axiale belasting (dynamisch) | 2.2 N |
| Max. axiale perskracht (statisch) | 30 N |
| (statisch, asondersteund) | 200 N |
| Max. radiale belasting | 7.8 N, 5 mm vanaf flens |
| Meer specificaties | |
| Aantal poolparen | 1 |
| Aantal segmenten van de collector | 7 |
| Aantal sterilisatiecycli | 0 |
| Product | |
| Gewicht | 23 g |
-
Vlakdiagram
| Continuous operation range | ||
| Short term operation range | ||
Beschrijving
maxon DC-max motoren overtuigen door optimaal vermogen met een klein volume en een ongeëvenaarde prijs-kwaliteitverhouding.De DC-max 16 S is een kleine aandrijving met krachtige RE-magneten, de nieuwste wikkelingstechnologie, een uiterst rendabel design en geautomatiseerde productie.
