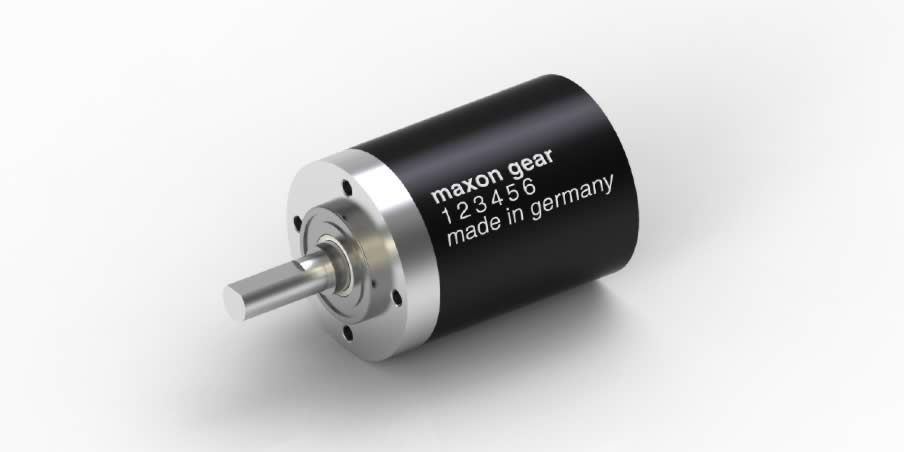

Planetaire overbrenging GP 32 C Ø32mm, 1,0 - 6,0 Nm, keramiekmodel | Keramiekmodel
Artikelnummer 166931
| Prijsschaal | Aantal | Prijs per stuk |
|---|---|---|
| Prijzen excl. BTW, excl.verzendkosten | 1-4 | € 165,15 |
| 5-19 | € 118,42 | |
| 20-49 | € 108,10 | |
| van 50 | Op aanvraag |
Specificaties
Technische illustraties

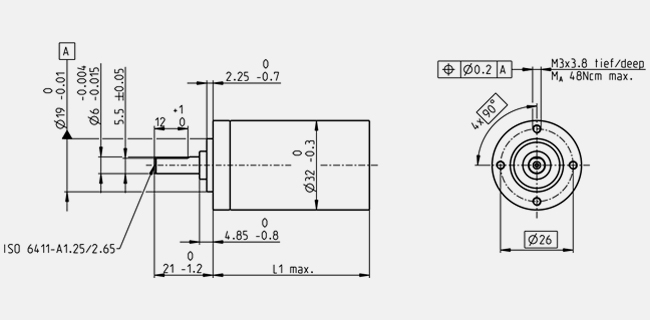

- Maattekening
Information: Drawings are not in scale.
| Algemene gegevens | |
| Type vertraging | GP |
| Buitendiameter | 32 mm |
| Variant | Keramiekmodel |
| Overbrengingsgegevens | |
| Overbrengingsverhouding | 4.8 : 1 |
| Absolute overbrengingsverhouding | 24/5 |
| Max. motorasdiameter | 4 mm |
| Aantal trappen | 1 |
| Max. nominaal koppel | 1 Nm |
| Piekkoppel | 1.25 Nm |
| Draairichting uitgaande as | = |
| Max. rendement | 80 % |
| Gemiddelde verdraaispeling, onbelast | 0.7 ° |
| Massatraagheid | 1.5 gcm² |
| Lengte vertraging (L1) | 26.5 mm |
| Max. continu vermogen | 170 W |
| Max. piekvermogen | 220 W |
| Technische gegevens | |
| Lagers uitgaande as | Kogellagers |
| Radiale speling | max. 0.14 mm, 5 mm vanaf flens |
| Axiale speling | max. 0.4 mm |
| Max. radiale last | 90 N, 10 mm vanaf flens |
| Max. axiale belasting (dynamisch) | 120 N |
| Max. axiale perskracht | 120 N |
| Max. ingangstoerental, continu | 8000 rpm |
| Max. kortstondig ingangstoerental | 8000 rpm |
| Aanbevolen temperatuurbereik | -40...+100 °C |
| Vergroot temperatuurbereik | 100...+100 °C |
| Aantal sterilisatiecycli | 0 |
| Product | |
| Gewicht | 118 g |
Beschrijving
Precisie-tandwieloverbrengingen met rechte tanden en precisie-planetaire overbrengingen zijn afgestemd op maxon-motoren. De overbrengingen wordenaf fabriek direct op de gewenste motoren gebouwd. Het motorrondsel is het ingangstandwiel van de eerste overbrengingstrap en wordt aan de motoras vastgemaakt.
