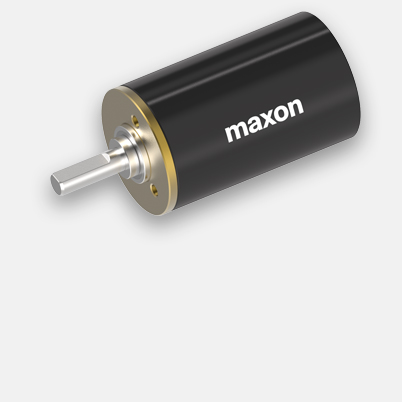

Planetaire overbrenging GP 22 C Ø22 mm, 0,5 - 2,0 Nm, | Keramiekmodel
Artikelnummer 143988
| Prijsschaal | Aantal | Prijs per stuk |
|---|---|---|
| Prijzen excl. BTW, excl.verzendkosten | 1-4 | € 147,47 |
| 5-19 | € 118,94 | |
| 20-49 | € 99,79 | |
| van 50 | Op aanvraag |
Specificaties
Technische illustraties

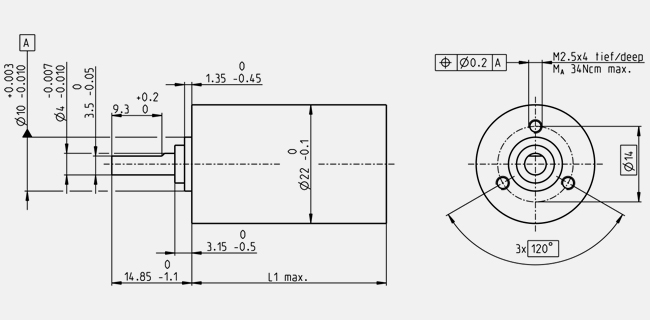

- Maattekening
Information: Drawings are not in scale.
| Algemene gegevens | |
| Type vertraging | GP |
| Buitendiameter | 22 mm |
| Variant | Keramiekmodel |
| Overbrengingsgegevens | |
| Overbrengingsverhouding | 128 : 1 |
| Absolute overbrengingsverhouding | 41553/325 |
| Max. motorasdiameter | 3.2 mm |
| Aantal trappen | 3 |
| Max. nominaal koppel | 1.2 Nm |
| Piekkoppel | 1.9 Nm |
| Draairichting uitgaande as | = |
| Max. rendement | 59 % |
| Gemiddelde verdraaispeling, onbelast | 1.6 ° |
| Massatraagheid | 0.4 gcm² |
| Lengte vertraging (L1) | 39 mm |
| Max. continu vermogen | 7.9 W |
| Max. piekvermogen | 12 W |
| Technische gegevens | |
| Lagers uitgaande as | Kogellagers |
| Radiale speling | max. 0.2 mm, 10 mm vanaf flens |
| Axiale speling | 0 - 0.2 mm |
| Max. radiale last | 55 N, 10 mm vanaf flens |
| Max. axiale belasting (dynamisch) | 100 N |
| Max. axiale perskracht | 100 N |
| Max. ingangstoerental, continu | 8000 rpm |
| Max. kortstondig ingangstoerental | 8000 rpm |
| Aanbevolen temperatuurbereik | -40...+100 °C |
| Vergroot temperatuurbereik | 100...+100 °C |
| Aantal sterilisatiecycli | 0 |
| Product | |
| Gewicht | 68 g |
Beschrijving
Precisie-tandwieloverbrengingen met rechte tanden en precisie-planetaire overbrengingen zijn afgestemd op maxon-motoren. De overbrengingen wordenaf fabriek direct op de gewenste motoren gebouwd. Het motorrondsel is het ingangstandwiel van de eerste overbrengingstrap en wordt aan de motoras vastgemaakt.
