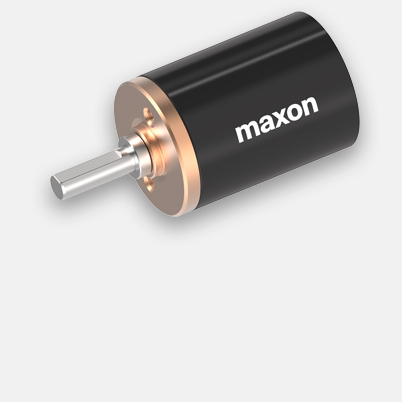

Planetaire overbrenging GP 16 A Ø16 mm, 0,1 - 0,3 Nm, metalen model, gesinterd lager
Artikelnummer 134779
| Prijsschaal | Aantal | Prijs per stuk |
|---|---|---|
| Prijzen excl. BTW, excl.verzendkosten | 1-4 | € 76,95 |
| 5-19 | € 62,21 | |
| 20-49 | € 52,21 | |
| van 50 | Op aanvraag |
Specificaties
Technische illustraties

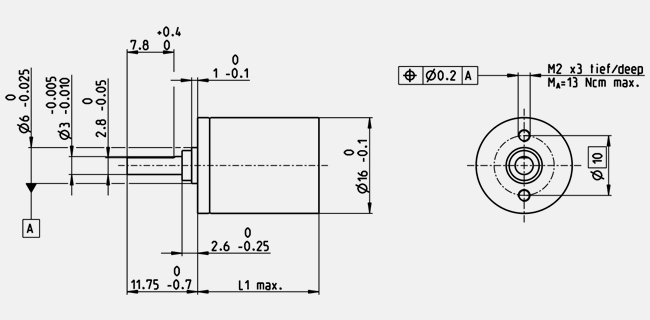

- Maattekening
Information: Drawings are not in scale.
| Algemene gegevens | |
| Type vertraging | GP |
| Buitendiameter | 16 mm |
| Variant | Standaardversie |
| Overbrengingsgegevens | |
| Overbrengingsverhouding | 128 : 1 |
| Absolute overbrengingsverhouding | 41553/325 |
| Max. motorasdiameter | 2 mm |
| Aantal trappen | 3 |
| Max. nominaal koppel | 0.2 Nm |
| Piekkoppel | 0.3 Nm |
| Draairichting uitgaande as | = |
| Max. rendement | 73 % |
| Gemiddelde verdraaispeling, onbelast | 2 ° |
| Massatraagheid | 0.05 gcm² |
| Lengte vertraging (L1) | 22.7 mm |
| Max. continu vermogen | 1.3 W |
| Max. piekvermogen | 1.6 W |
| Technische gegevens | |
| Lagers uitgaande as | Gesinterde lagers |
| Radiale speling | max. 0.06 mm, 6 mm vanaf flens |
| Axiale speling | 0.02 - 0.1 mm |
| Max. radiale last | 16 N, 6 mm vanaf flens |
| Max. axiale belasting (dynamisch) | 8 N |
| Max. axiale perskracht | 100 N |
| Max. ingangstoerental, continu | 8000 rpm |
| Max. kortstondig ingangstoerental | 8000 rpm |
| Aanbevolen temperatuurbereik | -30...+100 °C |
| Vergroot temperatuurbereik | -40...+100 °C |
| Aantal sterilisatiecycli | 0 |
| Product | |
| Gewicht | 27 g |
Beschrijving
Precisie-tandwieloverbrengingen met rechte tanden en precisie-planetaire overbrengingen zijn afgestemd op maxon-motoren. De overbrengingen wordenaf fabriek direct op de gewenste motoren gebouwd. Het motorrondsel is het ingangstandwiel van de eerste overbrengingstrap en wordt aan de motoras vastgemaakt.
