NRND

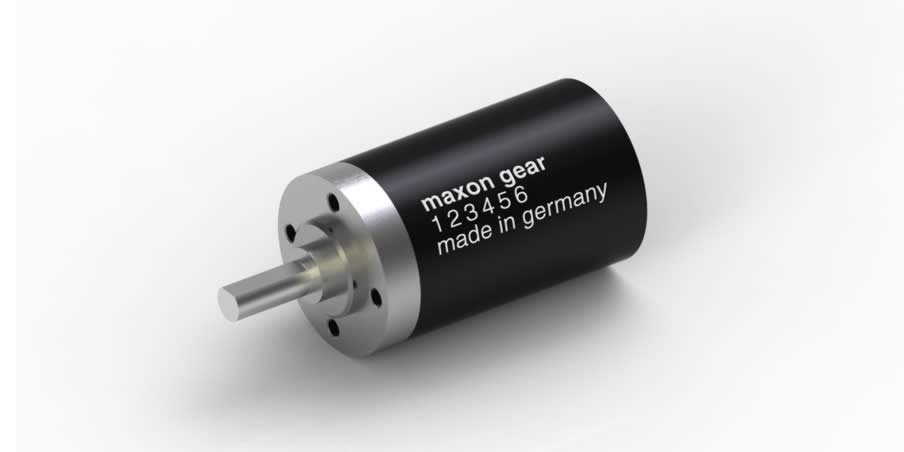

Planetaire overbrenging GP 26 B Ø26 mm, 0,5 - 2,0 Nm, keramiekmodel | Keramiekmodel
Artikelnummer 144043
| Prijsschaal | Aantal | Prijs per stuk |
|---|---|---|
| Prijzen excl. BTW, excl.verzendkosten | 1-4 | € 207,57 |
| 5-19 | € 183,15 | |
| 20-49 | € 154,52 | |
| van 50 | Op aanvraag |
NRND (Not Recommended for New Designs): Deze producten zijn verder beschikbaar, maar worden niet aanbevolen voor nieuwe projecten. Sales adviseert u graag over alternatieven.
Specificaties
| Algemene gegevens | |
| Type vertraging | GP |
| Buitendiameter | 26 mm |
| Variant | Standaardversie |
| Overbrengingsgegevens | |
| Overbrengingsverhouding | 128 : 1 |
| Absolute overbrengingsverhouding | 41553/325 |
| Max. motorasdiameter | 3.2 mm |
| Aantal trappen | 3 |
| Max. nominaal koppel | 1.3 Nm |
| Piekkoppel | 1.9 Nm |
| Draairichting uitgaande as | = |
| Max. rendement | 59 % |
| Gemiddelde verdraaispeling, onbelast | 1.6 ° |
| Massatraagheid | 0.4 gcm² |
| Lengte vertraging (L1) | 42.8 mm |
| Max. continu vermogen | 8.5 W |
| Max. piekvermogen | 12 W |
| Technische gegevens | |
| Lagers uitgaande as | Kogellagers |
| Radiale speling | max. 0.08 mm, 10 mm vanaf flens |
| Axiale speling | 0 - 0.1 mm |
| Max. radiale last | 100 N, 10 mm vanaf flens |
| Max. axiale belasting (dynamisch) | 100 N |
| Max. axiale perskracht | 100 N |
| Max. ingangstoerental, continu | 8000 rpm |
| Max. kortstondig ingangstoerental | 8000 rpm |
| Aanbevolen temperatuurbereik | -40...+100 °C |
| Vergroot temperatuurbereik | 100...+100 °C |
| Aantal sterilisatiecycli | 0 |
| Product | |
| Gewicht | 108 g |
Beschrijving
Precisie-tandwieloverbrengingen met rechte tanden en precisie-planetaire overbrengingen zijn afgestemd op maxon-motoren. De overbrengingen wordenaf fabriek direct op de gewenste motoren gebouwd. Het motorrondsel is het ingangstandwiel van de eerste overbrengingstrap en wordt aan de motoras vastgemaakt.
