GSW 20 HP Ø20 mm, harmonic drive | Spelingsvrij

Artikelnummer 878757

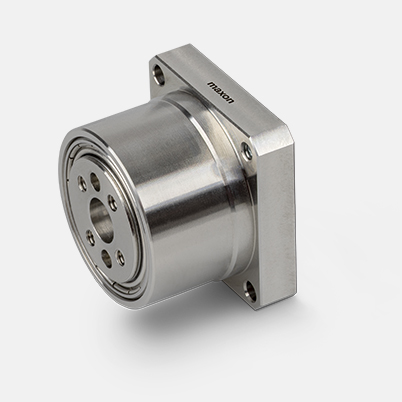

GSW 20 HP Ø20 mm, harmonic drive

Raadpleeg onze salessupport met het aanvraagformulier. Bedankt!

Overbrengingen kunnen alleen als componenten van een combinatie worden aangeschaft.

Specificaties
Type vertraging GSW
Buitendiameter 20 mm
Overbrengingsverhouding 100 : 1
Max. koppel continu 1 Nm
Max. koppel kortstondig 1.8 Nm
Max. ingangstoerental, continu 2000 rpm
Max. kortstondig ingangstoerental 10000 rpm
Max. rendement 74 %
Massatraagheid 0.8 gcm²
Mech. positioneernauwkeurigheid 2.4 arcmin
Mech. positioneernauwkeurigheid 0.3 arcmin
Hystereseverlies 3.0 arcmin
Torsiestijfheid C1 0.000002 10⁴ Nm/rad
Torsiestijfheid C2 0.0000027 10⁴ Nm/rad
Torsiestijfheid C3 0.000003 10⁴ Nm/rad
Koppel M1 0.1 Nm
Koppel M2 0.2 Nm
Opstartmoment onbelast 2.1 mNm
Omkeermoment onbelast 0.3 Nm
Ratelmoment 5 Nm
Knikmoment 10 Nm
Lagers uitgaande as Wälzlager
Kantelstijfheid 0.2 Nm/arcmin
Max. kiepmoment 0.9 Nm
Dynamische belastingsclassificatie 1456 N
Statische belastingsclassificatie 1060 N
Afstand rollagermiddelpunt tot uitgang 4 mm
Product
Gewicht 32 g

Beschrijving

Wave-tandwielen (harmonic drives) zijn uitstekend geschikt voor zeer nauwkeurige positioneertaken, bijvoorbeeld in de robotica, evenals voor andere veeleisende toepassingen. Hun spelingvrije ontwerp, hoge koppeloverdracht en hoge torsiestijfheid in combinatie met een ongeëvenaard rendement maken deze tandwielen de beste keuze bij krappe installatieruimtes.
