Specificaties
|
| Type vertraging |
GSW |
| Buitendiameter |
55 mm |
| Variant |
A |
| Overbrengingsverhouding |
50 : 1 |
| Max. koppel continu |
4.8 Nm |
| Max. koppel kortstondig |
12 Nm |
| Max. ingangstoerental, continu |
3500 rpm |
| Max. kortstondig ingangstoerental |
8500 rpm |
| Max. rendement |
72 % |
| Massatraagheid |
43.5 gcm² |
| Lengte vertraging (L1) |
30.3 mm |
| Mech. positioneernauwkeurigheid |
1.5 arcmin |
| Mech. positioneernauwkeurigheid |
0.01 arcmin |
| Hystereseverlies |
2.5 arcmin |
| Torsiestijfheid C1 |
0.29 10⁴ Nm/rad |
| Torsiestijfheid C2 |
0.37 10⁴ Nm/rad |
| Torsiestijfheid C3 |
0.47 10⁴ Nm/rad |
| Koppel M1 |
1.6 Nm |
| Koppel M2 |
3.2 Nm |
| Opstartmoment onbelast |
7.1 mNm |
| Omkeermoment onbelast |
1.5 Nm |
| Ratelmoment |
60 Nm |
| Knikmoment |
190 Nm |
| Lagers uitgaande as |
Kreuzrollenlager |
| Kantelstijfheid |
9.0 Nm/arcmin |
| Max. kiepmoment |
28.0 Nm |
| Max. radiale belasting |
1650 N |
| Dynamische belastingsclassificatie |
1890 N |
| Statische belastingsclassificatie |
2140 N |
| Afstand rollagermiddelpunt tot uitgang |
10 mm |
| Steekcirkeldiameter rollager |
34.7 mm |
| Omgevingstemperatuur |
-40...+100 °C |
| Product |
| Gewicht |
300 g |
Beschrijving

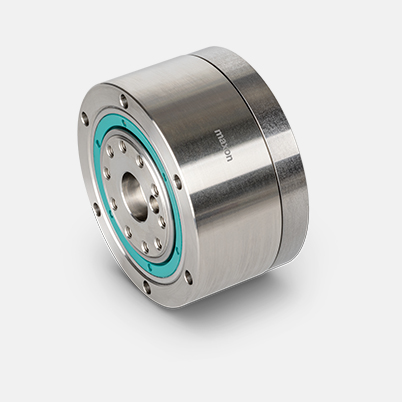

Wave-tandwielen (harmonic drives) zijn uitstekend geschikt voor zeer nauwkeurige positioneertaken, bijvoorbeeld in de robotica, evenals voor andere veeleisende toepassingen. Hun spelingvrije ontwerp, hoge koppeloverdracht en hoge torsiestijfheid in combinatie met een ongeëvenaard rendement maken deze tandwielen de beste keuze bij krappe installatieruimtes.
