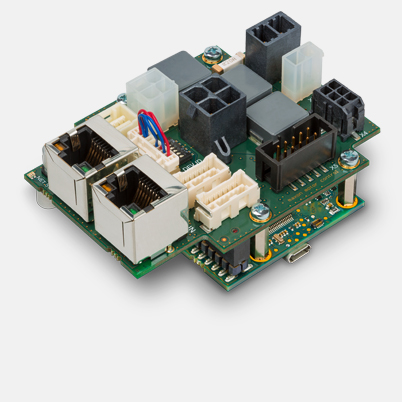

EPOS4 Compact 50/8 EtherCAT, digitale positioneerbesturing, 8 A, 10 - 50 VDC

Artikelnummer 605298

EPOS4 Compact 50/8 EtherCAT, digitale positioneerbesturing, 8 A, 10 - 50 VDC
Prijsschaal Aantal Prijs per stuk
Prijzen excl. BTW, excl.verzendkosten 1-4 € 737,87
5-19 € 649,56
20-49 € 558,30
van 50 Op aanvraag

Specificaties

Product
Gewicht 100 g
Motor
DC-motoren tot 400 W
EC-motoren tot 400 W
Sensor
Geen sensor (DC-motoren) Ja
Digitale incrementele encoder (2-kanaals, single-ended) Ja
Digitale incrementele encoder (2-kanaals, differentiaal) Ja
Digitale incrementele encoder (3-kanaals, differentiaal) Ja
Digitale Hall-sensoren (EC-motoren) Ja
SSI absoluut-encoder Ja
Analoge incrementele encoder (2-kanaals, differentiaal) Ja
Regelvariabelen
Stroomregeling Ja (koppel)
Toerentalregeling Ja
Positieregelaar Ja
Elektrische gegevens
Bedrijfsspanning Vcc (min.) 10 V
Bedrijfsspanning Vcc (max.) 50 V
Logic supply Vc (min.) optioneel 10 V
Logic supply Vc (max.) optioneel 50 V
Max. uitgangsspanning (factor * Vcc) 0.9
Max. uitgangsstroom Imax 30 A
Max. duur van de max. uitgangsstroom Imax 5 s
Uitgangsstroom continu Icont 8 A
PWM-signaal van de eindtrap 50 kHz
Frequentie PI-stroomregelaar 25 kHz
Frequentie PI-toerentalregelaar 2.5 kHz
Frequentie PID-positieregelaar 2.5 kHz
Max. rendement 98 %
Max. toerental (DC) 100000 rpm
Max. toerental (EC, 1 poolpaar) blokcommutatie 100000 rpm
Max. toerental (EC, 1 poolpaar) sinuscommutatie 50000 rpm
Interne motorsmoorspoel per fase 2 µH
Ingangen
Hall-sensorsignalen H1, H2, H3
Encoder-signalen A, A\, B, B\, I, I\
Max. ingangsfrequentie encoder 6.2 MHz
Sensorsignalen A, A\, B, B\, I, I\, Clock, Clock\, Data, Data\
Digitale ingangen 8
Functies van de digitale ingangen limit switch, reference switch, general purpose, touch probe
Analoge ingangen 2
Resolutie, bereik, schakeling 12-bit, -10…+10V, differentieel
Functies van de analoge ingangen General Purpose, Set Value Current, Set Value Velocity
Functies van de DIP-schakelaars DEV ID, I/O-Pegel (TTL, PLC)
Uitgangen
Digitale uitgangen 3
Functies van de digitale uitgangen Houdrem, general purpose
Analoge uitgangen 2
Resolutie, bereik 12-bit, -4…+4V
Functies van de analoge uitgangen General Purpose
Spanningsuitgangen
Voedingsspanning Hall-sensor zie "Voedingsspanning sensor"
Voedingsspanning encoder zie "Voedingsspanning sensor"
Voedingsspanning sensor +5 VDC, max. 100 mA
Secundaire hulpspanning +5 VDC, max. 150 mA
Interfaces
USB (Full Speed) Ja
EtherCAT IEC 61158 Type 12 Slave
CoE (CAN application layer over EtherCAT) CiA 402
FoE (File transfer over EtherCAT) Ja
Support Distributed Clocks Ja
Variabele PDO-mapping Ja
Indicatie
Statusindicatie "gereed" (ready) groene led
Statusindicatie "fout" (error) rode led
Statusindicatie van de communicatie-interface groene led
Veiligheidsfunctie
Veiligheidsfuncties Stroombegrenzing, overstroom, overtemperatuur, onderspanning, overspanning, spanningstransiënten, kortsluiting van de motorleiding, verlies van het feedbacksignaal
Omgevingsvereisten
Temperatuur – bedrijf (min.) -30 °C
Temperatuur – bedrijf (max.) 45 °C
Temperatuur – vergroot bereik +45…+77 °C, Derating: -0.250 A/°C
Temperatuur – opslag (min.) -40 °C
Temperatuur – opslag (max.) 85 °C
Luchtvochtigheid (niet condenserend) (min.) 5 %
Luchtvochtigheid (niet condenserend) (max.) 90 %
Mechanische gegevens
Gewicht 100 g
Afmeting (lengte) 59.5 mm
Afmeting (breedte) 79.5 mm
Afmeting (hoogte) 35.7 mm
Bevestiging Bevestigingsboringen voor schroeven M2,5
Software
Installatieprogramma EPOS Setup
Graphical User Interface EPOS Studio
Besturingssysteem Windows 10, 8, 7
Windows-DLL voor pc 32-/64-bit
Programmavoorbeelden MS Visual C#, MS Visual C++, MS Visual Basic, MS Visual Basic.NET, Borland C++, Borland Delphi, NI LabView, NI LabWindows/CVI
Linux Shared Object Library X86 32-/64-bit, ARMv6/v7/v8 32-bit, ARMv8 64-bit
Programmavoorbeeld C++
Functies
CANopen Profile Position Mode Ja
CANopen Profile Velocity Mode Ja
CANopen Homing Mode Ja
CANopen Cyclic Synchronuous Position Ja
CANopen Cyclic Synchronuous Velocity Ja
CANopen Cyclic Synchronuous Torque Ja
Analoge instelling instelwaarde Ja
Position Control Feed Forward Ja
Velocity Control Feed Forward Ja
Dual Loop positie- en toerentalregeling Ja
Position Marker / Touch Probe Ja
Quickstop Ja
Vrijgave Ja
Besturing van houdrem Ja
STO (Safe Torque Off) yes (not certified)
Geavanceerde automatische regelaarinstelling Ja

Beschrijving

De EPOS4 Compact 50/8 EtherCAT is een dynamische stekkerklare positioneerbesturing met een compacte bouwvorm. Afgestemd op DC-motoren met borstels met encoders en borstelloze EC-motoren (BLDC) met Hall-sensoren en encoders tot 400 W continuvermogen.
