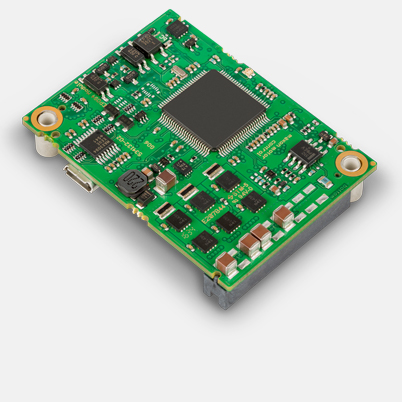

EPOS4 module 24/1,5 digitale positioneerbesturing, 1,5 A, 10 - 24 VDC

Artikelnummer 536630

EPOS4 module 24/1,5 digitale positioneerbesturing, 1,5 A, 10 - 24 VDC
Prijsschaal Aantal Prijs per stuk
Prijzen excl. BTW, excl.verzendkosten 1-4 € 301,36
5-19 € 265,26
20-49 € 227,99
van 50 Op aanvraag

Specificaties

Product
Gewicht 17 g
Motor
DC-motoren tot 36 W
EC-motoren tot 36 W
Sensor
Geen sensor (DC-motoren) Ja
Digitale incrementele encoder (2-kanaals, single-ended) Ja
Digitale incrementele encoder (2-kanaals, differentiaal) Ja
Digitale incrementele encoder (3-kanaals, differentiaal) Ja
Digitale Hall-sensoren (EC-motoren) Ja
SSI absoluut-encoder Ja
Analoge incrementele encoder (2-kanaals, differentiaal) Ja
Regelvariabelen
Stroomregeling Ja (koppel)
Toerentalregeling Ja
Positieregelaar Ja
Elektrische gegevens
Bedrijfsspanning Vcc (min.) 10 V
Bedrijfsspanning Vcc (max.) 24 V
Logic supply Vc (min.) 10 V
Logic supply Vc (max.) 24 V
Max. uitgangsspanning (factor * Vcc) 0.9
Max. uitgangsstroom Imax 4.5 A
Max. duur van de max. uitgangsstroom Imax 30 s
Uitgangsstroom continu Icont 1.5 A
PWM-signaal van de eindtrap 100 kHz
Frequentie PI-stroomregelaar 25 kHz
Frequentie PI-toerentalregelaar 2.5 kHz
Frequentie PID-positieregelaar 2.5 kHz
Max. rendement 89 %
Max. toerental (DC) 100000 rpm
Max. toerental (EC, 1 poolpaar) blokcommutatie 100000 rpm
Max. toerental (EC, 1 poolpaar) sinuscommutatie 50000 rpm
Ingangen
Hall-sensorsignalen H1, H2, H3
Encoder-signalen A, A\, B, B\, I, I\
Max. ingangsfrequentie encoder 6.2 MHz
Sensorsignalen A, A\, B, B\, I, I\, Clock, Clock\, Data, Data\
Digitale ingangen 8
Functies van de digitale ingangen limit switch, reference switch, general purpose, touch probe
Analoge ingangen 2
Resolutie, bereik, schakeling 12-bit, -10…+10V, differentieel
Functies van de analoge ingangen General Purpose, Set Value Current, Set Value Velocity
Uitgangen
Digitale uitgangen 3
Functies van de digitale uitgangen Houdrem, general purpose
Analoge uitgangen 2
Resolutie, bereik 12-bit, -4…+4 V
Functies van de analoge uitgangen General Purpose
Spanningsuitgangen
Voedingsspanning Hall-sensor zie "Voedingsspanning sensor"
Voedingsspanning encoder zie "Voedingsspanning sensor"
Voedingsspanning sensor +5 VDC, max. 100 mA
Secundaire hulpspanning +5 VDC, max. 145 mA
Interfaces
RS232 Ja
USB (Full Speed) Ja
CAN Ja
CANopen Slave
CANopen application layer CiA 301
CANopen frameworks CiA 305
CANopen profiles motion control CiA 402
Gateway-functie RS232 naar CAN Ja
Gateway-functie USB naar CAN Ja
EtherCAT IEC 61158 Type 12 Slave
CoE (CAN application layer over EtherCAT) CiA 402
FoE (File transfer over EtherCAT) Ja
Support Distributed Clocks Ja
Variabele PDO-mapping Ja
Indicatie
Statusindicatie "gereed" (ready) groene led
Statusindicatie "fout" (error) rode led
Veiligheidsfunctie
Veiligheidsfuncties Stroombegrenzing, overstroom, overtemperatuur, onderspanning, overspanning, spanningstransiënten, kortsluiting van de motorleiding, verlies van het feedbacksignaal
Omgevingsvereisten
Temperatuur – bedrijf (min.) -30 °C
Temperatuur – bedrijf (max.) 60 °C
Temperatuur – vergroot bereik +60…+73 °C, derating: -0,115 A/°C
Temperatuur – opslag (min.) -40 °C
Temperatuur – opslag (max.) 85 °C
Luchtvochtigheid (niet condenserend) (min.) 5 %
Luchtvochtigheid (niet condenserend) (max.) 90 %
Mechanische gegevens
Gewicht 17 g
Afmeting (lengte) 53.8 mm
Afmeting (breedte) 38.8 mm
Afmeting (hoogte) 11.1 mm
Bevestiging aansluitbaar op bussenstrook rastermaat 1,27 mm, bevestigingsgaten voor schroeven M2,5
Software
Installatieprogramma EPOS Setup
Graphical User Interface EPOS Studio
Besturingssysteem Windows 11, 10
Windows-DLL voor pc 32-/64-bit
PC-master IXXAT, Vector, National Instruments, Kvaser
Programmavoorbeelden MS Visual C#, MS Visual C++, MS Visual Basic, MS Visual Basic.NET, Borland C++, Borland Delphi, NI LabView, NI LabWindows/CVI
Linux Shared Object Library X86 32-/64-bit, ARMv6/v7/v8 32-bit, ARMv8 64-bit
CAN Interfaces IXXAT, Kvaser
Programmavoorbeeld C++
Functies
CANopen Profile Position Mode Ja
CANopen Profile Velocity Mode Ja
CANopen Homing Mode Ja
CANopen Cyclic Synchronuous Position Ja
CANopen Cyclic Synchronuous Velocity Ja
CANopen Cyclic Synchronuous Torque Ja
Analoge instelling instelwaarde Ja
Position Control Feed Forward Ja
Velocity Control Feed Forward Ja
Dual Loop positie- en toerentalregeling Ja
Position Marker / Touch Probe Ja
Quickstop Ja
Vrijgave Ja
Besturing van houdrem Ja
STO (Safe Torque Off) yes (not certified)
Geavanceerde automatische regelaarinstelling Ja

Beschrijving

De EPOS4 module 24/1,5 is een dynamische OEM-positioneerbesturingsmodule voor de integratie in klantsystemen. Afgestemd op DC-motoren met koolborstels, met encoders en borstelloze EC-motoren (BLDC) met Hall-sensoren en encoders tot 36 W / 108 W.
