Specificaties
| Product |
| Gewicht |
9 g |
| Regelvariabelen |
| Positieregelaar |
Ja |
| Elektrische gegevens |
| Logic supply Vc (min.) optioneel |
8 V |
| Logic supply Vc (max.) optioneel |
28 V |
| Frequentie PID-positieregelaar |
1 kHz |
| Ingangen |
| Digitale ingangen |
6 |
| Functies van de digitale ingangen |
free programmable |
| Analoge ingangen |
2 |
| Resolutie, bereik, schakeling |
12-bit, 0…+10V, 1kHz |
| Functies van de analoge ingangen |
free programmable |
| Uitgangen |
| Digitale uitgangen |
4 |
| Functies van de digitale uitgangen |
free programmable, 25kHz PWM |
| Spanningsuitgangen |
| Voedingsspanning sensor |
+5V DC, max. 200mA |
| Secundaire hulpspanning |
+3.3V DC, max. 120mA |
| Interfaces |
| CAN |
Ja |
| CANopen |
Master / Slave |
| CANopen application layer |
CiA 301 |
| CANopen profiles motion control |
CiA 402 |
| EtherCAT |
Ethernet |
| Indicatie |
| Statusindicatie "gereed" (ready) |
green and yellow LED |
| Statusindicatie "fout" (error) |
red LED |
| Statusindicatie van de communicatie-interface |
yes |
| Veiligheidsfunctie |
| Veiligheidsfuncties |
free programmable |
| Omgevingsvereisten |
| Temperatuur – bedrijf (min.) |
-30 °C |
| Temperatuur – bedrijf (max.) |
55 °C |
| Temperatuur – opslag (min.) |
-40 °C |
| Temperatuur – opslag (max.) |
85 °C |
| Luchtvochtigheid (niet condenserend) (min.) |
5 % |
| Luchtvochtigheid (niet condenserend) (max.) |
90 % |
| Mechanische gegevens |
| Gewicht |
9 g |
| Afmeting (lengte) |
45 mm |
| Afmeting (breedte) |
30 mm |
| Afmeting (hoogte) |
9.8 mm |
| Bevestiging |
holes for M2 screws |
| Software |
| Installatieprogramma |
ApossIDE |
| Graphical User Interface |
ApossIDE |
| Besturingssysteem |
Windows 10, 7 |
| Windows-DLL voor pc |
32-/64-bit |
| PC-master |
USB CAN Adapter |
| Programmavoorbeelden |
ApossC_SDK, MS Visual C#, MS Visual C++ |
| Functies |
| Analoge instelling instelwaarde |
Ja |
| Padgenerator met sinus-/trapeziumprofielen |
Ja |
| Position Control Feed Forward |
Ja |
| Velocity Control Feed Forward |
Ja |
| Position Marker / Touch Probe |
Ja |
| Quickstop |
Ja |
| Vrijgave |
Ja |
| Position Compare |
Ja |
| Besturing van houdrem |
Ja |
Beschrijving

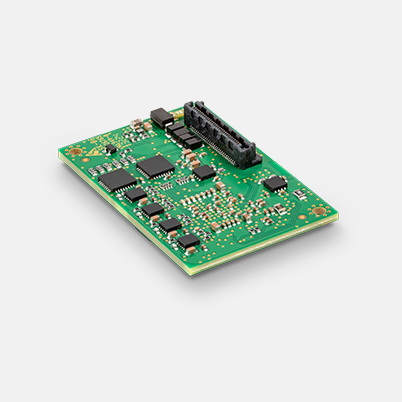

De MicroMACS6 Module is flexibel ontworpen en kan in klantspecifieke moederborden worden geïntegreerd. Met zijn beperkte grootte en gerichte functies (net als de MicroMACS6) is de MicroMACS6 Module een uitstekende keuze voor gebruikers die een goedkoper alternatief zoeken voor zeer sterk presterende Motion Control-masters. Voor de eerste inbedrijfstelling kan een MicroMACS6 met identieke functionaliteit als volledig geïntegreerde en gebruiksklare oplossing worden gebruikt om het configuratieproces te vereenvoudigen.
