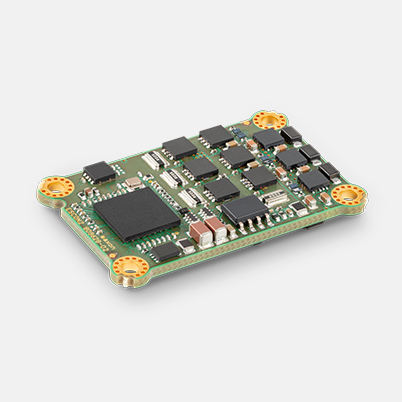

ESCON2 Micro 60/5, 4-kwadrant servocontroller voor DC/EC-motoren, 5 A, 10 - 60 VDC
Artikelnummer 809631

Prijsschaal | Aantal | Prijs per stuk |
---|---|---|
Prijzen excl. BTW, excl.verzendkosten | 1-4 | € 234,84 |
5-19 | € 206,73 | |
20-49 | € 177,68 | |
van 50 | Op aanvraag |
Specificaties
Product | |
Gewicht | 6 g |
Motor | |
DC-motoren tot | 300 W |
EC-motoren tot | 300 W |
Sensor | |
Geen sensor (DC-motoren) | Ja |
Digitale incrementele encoder (2-kanaals, single-ended) | Ja |
Digitale incrementele encoder (2-kanaals, differentiaal) | Ja |
Digitale Hall-sensoren (EC-motoren) | Ja |
Regelvariabelen | |
Stroomregeling | ja (koppel) |
Toerentalregeling | Ja |
Elektrische gegevens | |
Bedrijfsspanning Vcc (min.) | 10 V |
Bedrijfsspanning Vcc (max.) | 60 V |
Logic supply Vc (min.) optioneel | 10 V |
Logic supply Vc (max.) optioneel | 60 V |
Max. uitgangsspanning (factor * Vcc) | 0.95 |
Max. uitgangsstroom Imax | 15 A |
Max. duur van de max. uitgangsstroom Imax | 4 s |
Uitgangsstroom continu Icont | 5 A |
PWM-signaal van de eindtrap | 50 kHz |
Frequentie PI-stroomregelaar | 50 kHz |
Frequentie PI-toerentalregelaar | 10 kHz |
Max. rendement | 97.5 % |
Max. toerental (DC) | 120000 rpm |
Max. toerental (EC, 1 poolpaar) sinuscommutatie | 120000 rpm |
Ingangen | |
Hall-sensorsignalen | H1, H2, H3 |
Encoder-signalen | A, A\, B, B\ |
Max. ingangsfrequentie encoder | 6.7 MHz |
Sensorsignalen | Clock, Data |
Digitale ingangen | 8 |
Functies van de digitale ingangen | Draairichting, aandrijving inschakelen, algemeen doel, eindschakelaar, PBM-streefwaarde, PBM-streefwaarde offset, snel stoppen, omschakeling 4 vaste streefwaarden |
Analoge ingangen | 2 |
Resolutie, bereik, schakeling | 12-bit, -10…+10V, differentieel |
Functies van de analoge ingangen | Analoge streefwaarde, analoge streefwaarde offset, algemeen doel |
Uitgangen | |
Digitale uitgangen | 3 |
Functies van de digitale uitgangen | Fout, begrenzing, Hall-commutatiefrequentie, Hall-draaifrequentie |
Analoge uitgangen | 2 |
Resolutie, bereik | 12-bit, -4…+4V |
Functies van de analoge uitgangen | Stroombewaking, temperatuurbewaking, toerentalbewaking, vaste waarde (algemeen doel) |
Spanningsuitgangen | |
Voedingsspanning Hall-sensor | zie "Voedingsspanning sensor" |
Voedingsspanning encoder | zie "Voedingsspanning sensor" |
Voedingsspanning sensor | +5 VDC, max. 145 mA |
Secundaire hulpspanning | +3.3 VDC, max. 20 mA |
Interfaces | |
RS232 | ja |
USB (Full Speed) | ja |
CAN | Ja |
CANopen | Slave |
CANopen application layer | CiA 301 |
CANopen frameworks | CiA 305 |
CANopen profiles motion control | CiA 402 |
Veiligheidsfunctie | |
Veiligheidsfuncties | Stroombegrenzing, overstroom, kortsluiting van de motorkabel, te hoge motortemperatuur, te hoge temperatuur elektronica, overspanning, onderspanning, spanningstransiënten, toerentalbegrenzing, verlies van het feedbacksignaal, systeemstatus, configureerbaar gedrag bij fout & waarschuwing |
Omgevingsvereisten | |
Temperatuur – bedrijf (min.) | -30 °C |
Temperatuur – bedrijf (max.) | 50 °C |
Temperatuur – vergroot bereik | +50…70 °C (for derating refer to Hardware Reference) |
Temperatuur – opslag (min.) | -40 °C |
Temperatuur – opslag (max.) | 85 °C |
Luchtvochtigheid (niet condenserend) (min.) | 5 % |
Luchtvochtigheid (niet condenserend) (max.) | 90 % |
Mechanische gegevens | |
Gewicht | 6 g |
Afmeting (lengte) | 36.8 mm |
Afmeting (breedte) | 23.8 mm |
Afmeting (hoogte) | 6.5 mm |
Bevestiging | Plugs into socket with 0.4 mm pitch, mounting holes for M2 screws |
Software | |
Installatieprogramma | Motion Installer |
Graphical User Interface | Motion Studio |
Besturingssysteem | Windows 11, 10 |
Functies | |
CANopen Profile Velocity Mode | Ja |
CANopen Cyclic Synchronuous Velocity | Ja |
CANopen Cyclic Synchronuous Torque | Ja |
Toerentalmodus | Ja |
Stroommode | Ja |
Analoge instelling instelwaarde | Ja |
Velocity Control Feed Forward | Ja |
Quickstop | Ja |
Vrijgave | Ja |
Geavanceerde automatische regelaarinstelling | Ja |
Beschrijving
De ESCON2 Micro 60/5 is een dynamische OEM 4-kwadrant PBM-servocontrollermodule voor de integratie in klantsystemen. Geschikt voor de efficiënte aansturing van DC-motoren met borstels en borstelloze EC-motoren (BLDC) met Hall-sensoren en/of encoders tot 300 watt/900 watt.Downloads
Software/firmware
CAD-bestanden (DXF, STP,....)
Handleidingen
-
Engels
- ESCON2 Feature Chart (english, PDF 1 MB) Versie December 2024
- ESCON2 Firmware Specification (english, PDF 6 MB) Versie December 2024
- ESCON2 Communication Guide (english, PDF 5 MB) Versie December 2024
- ESCON2 Micro 60/5 Hardware Reference (english, PDF 5 MB) Versie December 2024
- ESCON2 EB Micro with ESCON2 Micro 60/5 Hardware Reference (english, PDF 27 MB) Versie December 2024
