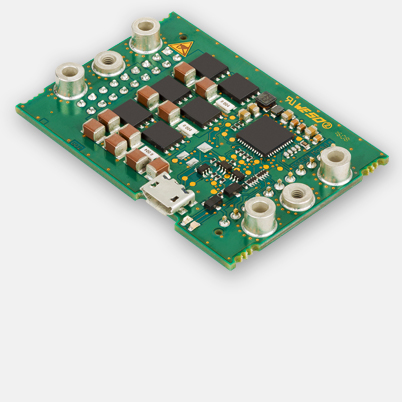

ESCON Module 50/8, 4-Q servocontroller voor DC/EC-motoren, 8/15 A, 10-50 VDC
Artikelnummer 532872

Prijsschaal | Aantal | Prijs per stuk |
---|---|---|
Prijzen excl. BTW, excl.verzendkosten | 1-4 | € 267,47 |
5-19 | € 250,41 | |
20-49 | € 231,57 | |
van 50 | Op aanvraag |
Specificaties
Product | |
Gewicht | 16 g |
Motor | |
DC-motoren tot | 400 W |
EC-motoren tot | 400 W |
Sensor | |
Geen sensor (DC-motoren) | Ja |
DC-tachometer | Ja |
Digitale incrementele encoder (2-kanaals, single-ended) | Ja |
Digitale incrementele encoder (2-kanaals, differentiaal) | Ja |
Digitale incrementele encoder (3-kanaals, differentiaal) | Ja |
Digitale Hall-sensoren (EC-motoren) | Ja |
Regelvariabelen | |
Stroomregeling | Ja |
Toerentalregeling open loop | Ja |
Toerentalregeling | Ja |
Elektrische gegevens | |
Bedrijfsspanning Vcc (min.) | 10 V |
Bedrijfsspanning Vcc (max.) | 50 V |
Max. uitgangsspanning (factor * Vcc) | 0.98 |
Max. uitgangsstroom Imax | 15 A |
Max. duur van de max. uitgangsstroom Imax | 20 s |
Uitgangsstroom continu Icont | 8 A |
PWM-signaal van de eindtrap | 53.6 kHz |
Frequentie PI-stroomregelaar | 53.6 kHz |
Frequentie PI-toerentalregelaar | 5.36 kHz |
Max. rendement | 99 % |
Max. toerental (DC) | 150000 rpm |
Max. toerental (EC, 1 poolpaar) blokcommutatie | 150000 rpm |
Ingangen | |
Hall-sensorsignalen | H1, H2, H3 |
Encoder-signalen | A, A\, B, B\ |
Max. ingangsfrequentie encoder | 1 MHz |
Digitale ingangen | 2 |
Functies van de digitale ingangen | Vrijgave, vrijgave CW, vrijgave CCW, vrijgave CW+CCW, vrijgave+draairichting, stop, PWM-instelwaarde, instelwaarde RC Servo, vaste instelwaarde |
Analoge ingangen | 2 |
Resolutie, bereik, schakeling | 12-bits, -10…+10 V, differentieel |
Functies van de analoge ingangen | Instelwaarde, stroombegrenzing, offset, toerentalcurve |
Uitgangen | |
Digitale uitgangen | 2 |
Functies van de digitale uitgangen | Gereed, toerental-comperator, stroom-comperator, commutatie-frequentie |
Analoge uitgangen | 2 |
Resolutie, bereik | 12-bits, -4…+4V |
Functies van de analoge uitgangen | stroommonitor, snelheidsmonitor, temperatuur, vaste waarde |
Spanningsuitgangen | |
Voedingsspanning Hall-sensor | +5 VDC, max. 30 mA |
Voedingsspanning encoder | +5 VDC, max. 70 mA |
Secundaire hulpspanning | +5 VDC, max. 10 mA |
Interfaces | |
USB 2.0 (Full Speed) | Ja |
Indicatie | |
Statusindicatie "gereed" (ready) | groene LED |
Statusindicatie "fout" (error) | rode LED |
Veiligheidsfunctie | |
Veiligheidsfuncties | stroombegrenzing, overstroom, overtemperatuur, onderspanning, overspanning, spanningstransiënten, kortsluiting in de motorleiding |
Omgevingsvereisten | |
Temperatuur – bedrijf (min.) | -40 °C |
Temperatuur – bedrijf (max.) | 45 °C |
Temperatuur – vergroot bereik | +45…+85 °C, derating: zie apparaatreferentie |
Temperatuur – opslag (min.) | -40 °C |
Temperatuur – opslag (max.) | 85 °C |
Luchtvochtigheid (niet condenserend) (min.) | 5 % |
Luchtvochtigheid (niet condenserend) (max.) | 90 % |
Mechanische gegevens | |
Gewicht | 16 g |
Afmeting (lengte) | 53.3 mm |
Afmeting (breedte) | 37.5 mm |
Afmeting (hoogte) | 14.5 mm |
Bevestiging | aansluitbaar op bussenstrook rastermaat 2,54 mm, extra schroefverbinding met tapeind M2,5 |
Software | |
Installatieprogramma | ESCON Setup |
Graphical User Interface | ESCON Studio |
Besturingssysteem | Windows 10, 8, 7, Windows XP SP3 |
Beschrijving
De ESCON Module 50/8 is een compacte, krachtige 4-kwadrant PWM-servocontroller-module voor een efficiënte besturing van DC-motoren met borstels en borstelloze EC-motoren tot ca. 400 W.Downloads
