AANBEVOLEN PRODUCT

Snel beschikbaar! Onze aanbevolen producten zijn binnen 2 – 11 werkdagen klaar voor verzending.

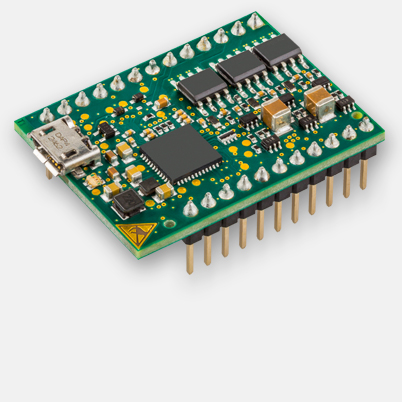

ESCON Module 24/2, 4-Q servocontroller voor DC/EC-motoren, 2/6 A, 10-24 VDC

Artikelnummer 466023

Prijzen

Prijsschaal

Aantal Prijs per stuk
1-4 € 71,55
5-19 € 67,00
20-49 € 62,00
van 50 Op aanvraag

Prijzen excl. BTW, excl.verzendkosten

Artikeldetail printen

Beschrijving

De ESCON Module 24/2 is een compacte, vermogenssterke 4-kwadrant PWM OEM servocontroller voor de efficiënte besturing van DC-motoren met borstels en permanente magneten en borstelloze EC-motoren tot ca. 48 W.

Specificaties

Product
Gewicht 7 g
Motor
DC-motoren tot 48 W
EC-motoren tot 48 W
Sensor
Geen sensor (DC-motoren) Ja
DC-tachometer Ja
Digitale incrementele encoder (2-kanaals, single-ended) Ja
Digitale incrementele encoder (2-kanaals, differentiaal) Ja
Digitale incrementele encoder (3-kanaals, differentiaal) Ja
Digitale Hall-sensoren (EC-motoren) Ja
Regelvariabelen
Stroomregeling Ja
Toerentalregeling open loop Ja
Toerentalregeling Ja
Elektrische gegevens
Bedrijfsspanning Vcc (min.) 10 V
Bedrijfsspanning Vcc (max.) 24 V
Max. uitgangsspanning (factor * Vcc) 0.98
Max. uitgangsstroom Imax 6 A
Max. duur van de max. uitgangsstroom Imax 4 s
Uitgangsstroom continu Icont 2 A
PWM-signaal van de eindtrap 53.6 kHz
Frequentie PI-stroomregelaar 53.6 kHz
Frequentie PI-toerentalregelaar 5.36 kHz
Max. rendement 92 %
Max. toerental (DC) 150000 rpm
Max. toerental (EC, 1 poolpaar) blokcommutatie 150000 rpm
Ingangen
Hall-sensorsignalen H1, H2, H3
Encoder-signalen A, A\, B, B\
Max. ingangsfrequentie encoder 1 MHz
Digitale ingangen 2
Functies van de digitale ingangen Vrijgave, vrijgave CW, vrijgave CCW, vrijgave CW+CCW, vrijgave+draairichting, stop, PWM-instelwaarde, instelwaarde RC Servo, vaste instelwaarde
Analoge ingangen 2
Resolutie, bereik, schakeling 12-bits, -10…+10 V, differentieel
Functies van de analoge ingangen Instelwaarde, stroombegrenzing, offset, toerentalcurve
Uitgangen
Digitale uitgangen 2
Functies van de digitale uitgangen Gereed, toerental-comperator, stroom-comperator, commutatie-frequentie
Analoge uitgangen 2
Resolutie, bereik 12-bit, -4…+4V
Functies van de analoge uitgangen Stroom-monitor, toerental-monitor, temperatuur, vaste waarde
Spanningsuitgangen
Voedingsspanning Hall-sensor +5 VDC, max. 30 mA
Voedingsspanning encoder +5 VDC, max. 70 mA
Secundaire hulpspanning +5 VDC, max. 10 mA
Interfaces
USB 2.0 (Full Speed) Ja
Indicatie
Statusindicatie "gereed" (ready) groene LED
Statusindicatie "fout" (error) rode LED
Veiligheidsfunctie
Veiligheidsfuncties Stroombegrenzing, overstroom, overtemperatuur, onderspanning, overspanning, spanningstransiënten, kortsluiting van de motorleiding
Omgevingsvereisten
Temperatuur – bedrijf (min.) -30 °C
Temperatuur – bedrijf (max.) 60 °C
Temperatuur – vergroot bereik +60…+80 °C, Derating: -0.1 A/°C
Temperatuur – opslag (min.) -40 °C
Temperatuur – opslag (max.) 85 °C
Luchtvochtigheid (niet condenserend) (min.) 5 %
Luchtvochtigheid (niet condenserend) (max.) 90 %
Mechanische gegevens
Gewicht 7 g
Afmeting (lengte) 35.6 mm
Afmeting (breedte) 26.7 mm
Afmeting (hoogte) 12.7 mm
Bevestiging steekbaar in buslijst RM 2.54 mm
Software
Installatieprogramma ESCON Setup
Graphical User Interface ESCON Studio
Besturingssysteem Windows 10, 8, 7, Windows XP SP3
