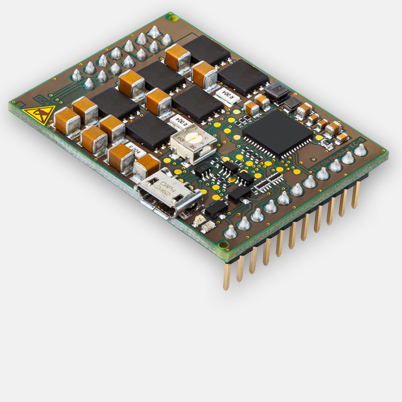

ESCON Module 50/4 EC-S, 4-Q servocontroller voor sensorloze EC-motoren, 4/12 A, 10-50 VDC

Artikelnummer 446925

ESCON Module 50/4 EC-S, 4-Q servocontroller voor sensorloze EC-motoren, 4/12 A, 10-50 VDC
Prijsschaal Aantal Prijs per stuk
Prijzen excl. BTW, excl.verzendkosten 1-4 € 156,63
5-19 € 146,63
20-49 € 135,57
van 50 Op aanvraag

Specificaties

Product
Gewicht 11 g
Motor
EC-motoren tot 200 W
Sensor
Sensorloos (EC-motoren) Ja
Regelvariabelen
Toerentalregeling open loop Ja
Toerentalregeling Ja
Elektrische gegevens
Bedrijfsspanning Vcc (min.) 10 V
Bedrijfsspanning Vcc (max.) 50 V
Max. uitgangsspanning (factor * Vcc) 0.96
Max. uitgangsstroom Imax 12 A
Max. duur van de max. uitgangsstroom Imax 30 s
Uitgangsstroom continu Icont 4 A
PWM-signaal van de eindtrap 53.6 kHz
Frequentie PI-toerentalregelaar 5.36 kHz
Max. rendement 97 %
Max. toerental (EC, 1 poolpaar) blokcommutatie 120000 rpm
Ingangen
Digitale ingangen 2
Functies van de digitale ingangen Vrijgave, vrijgave CW, vrijgave CCW, vrijgave CW+CCW, vrijgave+draairichting, stop, PWM-instelwaarde, instelwaarde RC Servo, vaste instelwaarde
Analoge ingangen 2
Resolutie, bereik, schakeling 12-bit, -10…+10V, differentieel
Functies van de analoge ingangen Instelwaarde, stroombegrenzing, offset, toerentalcurve
Potentiometer 1
Functies van de potentiometers Instelwaarde, stroombegrenzing, offset, toerentalcurve, versterking, IxR-factor
Uitgangen
Digitale uitgangen 2
Functies van de digitale uitgangen Gereed, toerental-comperator, stroom-comperator, commutatie-frequentie
Analoge uitgangen 2
Resolutie, bereik 12-bit, -4…+4V
Functies van de analoge uitgangen Stroom-monitor, toerental-monitor, temperatuur, vaste waarde
Spanningsuitgangen
Secundaire hulpspanning +5 VDC, max. 110 mA
Interfaces
USB (Full Speed) Ja
Indicatie
Statusindicatie "gereed" (ready) groene LED
Statusindicatie "fout" (error) rode LED
Veiligheidsfunctie
Veiligheidsfuncties Stroombegrenzing, startstroomfout, overstroom, overtemperatuur, onderspanning, overspanning, spanningstransiënten, kortsluiting van de motorleiding
Omgevingsvereisten
Temperatuur – bedrijf (min.) -30 °C
Temperatuur – bedrijf (max.) 45 °C
Temperatuur – vergroot bereik +45…+65°C, Derating: -0.2 A/°C
Temperatuur – opslag (min.) -40 °C
Temperatuur – opslag (max.) 85 °C
Luchtvochtigheid (niet condenserend) (min.) 5 %
Luchtvochtigheid (niet condenserend) (max.) 90 %
Mechanische gegevens
Gewicht 11 g
Afmeting (lengte) 43.2 mm
Afmeting (breedte) 31.8 mm
Afmeting (hoogte) 12.7 mm
Bevestiging steekbaar in buslijst RM 2.54 mm
Software
Installatieprogramma ESCON Setup
Graphical User Interface ESCON Studio
Besturingssysteem Windows 10, 8, 7, Windows XP SP3

Beschrijving

De ESCON Module 50/4 EC-S is een compacte, vermogenssterke 4-kwadrant PWM OEM servocontroller voor de efficiënte besturing van DC-motoren zonder borstels en permanente magneten, sensorloze EC-motoren zonder Hall-sensoren tot ca. 200 W.
