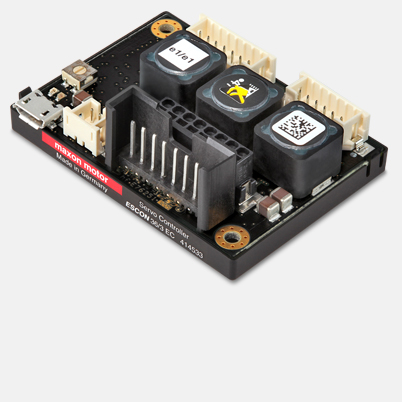

ESCON 36/3 EC, 4-Q servocontroller

Artikelnummer 414533

ESCON 36/3 EC, 4-Q servocontroller
Prijsschaal Aantal Prijs per stuk
Prijzen excl. BTW, excl.verzendkosten 1-4 € 197,99
5-19 € 185,36
20-49 € 171,36
van 50 Op aanvraag

Specificaties

Product
Gewicht 36 g
Motor
EC-motoren tot 100 W
Sensor
Digitale Hall-sensoren (EC-motoren) Ja
Regelvariabelen
Stroomregeling Ja
Toerentalregeling open loop Ja
Toerentalregeling Ja
Elektrische gegevens
Bedrijfsspanning Vcc (min.) 10 V
Bedrijfsspanning Vcc (max.) 36 V
Max. uitgangsspanning (factor * Vcc) 0.98
Max. uitgangsstroom Imax 9 A
Max. duur van de max. uitgangsstroom Imax 4 s
Uitgangsstroom continu Icont 2.7 A
PWM-signaal van de eindtrap 53.6 kHz
Frequentie PI-stroomregelaar 53.6 kHz
Frequentie PI-toerentalregelaar 5.36 kHz
Max. rendement 95 %
Max. toerental (EC, 1 poolpaar) blokcommutatie 150000 rpm
Interne motorsmoorspoel per fase 47 µH
Ingangen
Hall-sensorsignalen H1, H2, H3
Digitale ingangen 2
Functies van de digitale ingangen Vrijgave, vrijgave CW, vrijgave CCW, vrijgave CW+CCW, vrijgave+draairichting, stop, PWM-instelwaarde, instelwaarde RC Servo, vaste instelwaarde
Analoge ingangen 2
Resolutie, bereik, schakeling 12-bits, -10…+10 V, differentieel
Functies van de analoge ingangen Instelwaarde, stroombegrenzing, offset, toerentalcurve
Potentiometer 2
Functies van de potentiometers instelwaarde, stroombegrenzing, offset, snelheidscurve, versterking, factor IxR
Uitgangen
Digitale uitgangen 2
Functies van de digitale uitgangen Gereed, toerental-comperator, stroom-comperator, commutatie-frequentie
Analoge uitgangen 2
Resolutie, bereik 12-bits, -4…+4V
Functies van de analoge uitgangen stroommonitor, snelheidsmonitor, temperatuur, vaste waarde
Spanningsuitgangen
Voedingsspanning Hall-sensor +5 VDC, max. 30 mA
Secundaire hulpspanning +5 VCC, máx. 10 mA
Interfaces
USB 2.0 (Full Speed) Ja
Indicatie
Statusindicatie "gereed" (ready) groene LED
Statusindicatie "fout" (error) rode LED
Veiligheidsfunctie
Veiligheidsfuncties stroombegrenzing, overstroom, overtemperatuur, onderspanning, overspanning, spanningstransiënten, kortsluiting in de motorleiding
Omgevingsvereisten
Temperatuur – bedrijf (min.) -30 °C
Temperatuur – bedrijf (max.) 45 °C
Temperatuur – vergroot bereik +45…+78°C, Derating: -0.081 A/°C
Temperatuur – opslag (min.) -40 °C
Temperatuur – opslag (max.) 85 °C
Luchtvochtigheid (niet condenserend) (min.) 5 %
Luchtvochtigheid (niet condenserend) (max.) 90 %
Mechanische gegevens
Gewicht 36 g
Afmeting (lengte) 55 mm
Afmeting (breedte) 40 mm
Afmeting (hoogte) 19.8 mm
Bevestiging Flens voor M2.5-schroeven
Software
Installatieprogramma ESCON Setup
Graphical User Interface ESCON Studio
Besturingssysteem Windows 10, 8, 7, Windows XP SP3
