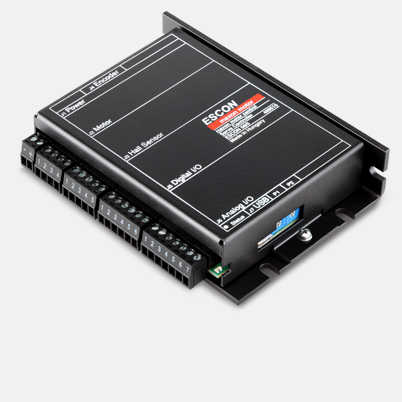

ESCON 50/5, 4-Q servocontroller voor DC/EC-motoren, 5/15 A, 10 - 50 VDC

Artikelnummer 409510

ESCON 50/5, 4-Q servocontroller voor DC/EC-motoren, 5/15 A, 10 - 50 VDC
Prijsschaal Aantal Prijs per stuk
Prijzen excl. BTW, excl.verzendkosten 1-4 € 283,99
5-19 € 265,78
20-49 € 245,78
van 50 Op aanvraag

Specificaties

Product
Gewicht 204 g
Motor
DC-motoren tot 250 W
EC-motoren tot 250 W
Sensor
Geen sensor (DC-motoren) Ja
DC-tachometer Ja
Digitale incrementele encoder (2-kanaals, single-ended) Ja
Digitale incrementele encoder (2-kanaals, differentiaal) Ja
Digitale incrementele encoder (3-kanaals, differentiaal) Ja
Digitale Hall-sensoren (EC-motoren) Ja
Regelvariabelen
Stroomregeling Ja
Toerentalregeling open loop Ja
Toerentalregeling Ja
Elektrische gegevens
Bedrijfsspanning Vcc (min.) 10 V
Bedrijfsspanning Vcc (max.) 50 V
Max. uitgangsspanning (factor * Vcc) 0.98
Max. uitgangsstroom Imax 15 A
Max. duur van de max. uitgangsstroom Imax 20 s
Uitgangsstroom continu Icont 5 A
PWM-signaal van de eindtrap 53.6 kHz
Frequentie PI-stroomregelaar 53.6 kHz
Frequentie PI-toerentalregelaar 5.36 kHz
Max. rendement 95 %
Max. toerental (DC) 150000 rpm
Max. toerental (EC, 1 poolpaar) blokcommutatie 150000 rpm
Interne motorsmoorspoel per fase 30 µH
Ingangen
Hall-sensorsignalen H1, H2, H3
Encoder-signalen A, A, B, B\
Max. ingangsfrequentie encoder 1 MHz
Digitale ingangen 2
Functies van de digitale ingangen Vrijgave, vrijgave CW, vrijgave CCW, vrijgave CW+CCW, vrijgave+draairichting, stop, PWM-instelwaarde, instelwaarde RC Servo, vaste instelwaarde
Analoge ingangen 2
Resolutie, bereik, schakeling 12-bits, -10…+10 V, differentieel
Functies van de analoge ingangen Instelwaarde, stroombegrenzing, offset, toerentalcurve
Potentiometer 2
Functies van de potentiometers instelwaarde, stroombegrenzing, offset, snelheidscurve, versterking, factor IxR
Uitgangen
Digitale uitgangen 2
Functies van de digitale uitgangen Gereed, toerental-comperator, stroom-comperator, commutatie-frequentie
Analoge uitgangen 2
Functies van de analoge uitgangen stroommonitor, snelheidsmonitor, temperatuur, vaste waarde
Spanningsuitgangen
Voedingsspanning Hall-sensor +5 VDC, max. 30 mA
Voedingsspanning encoder +5 VDC, max. 70 mA
Secundaire hulpspanning +5 VDC, max. 10 mA
Interfaces
USB 2.0 (Full Speed) Ja
Indicatie
Statusindicatie "gereed" (ready) groene LED
Statusindicatie "fout" (error) rode LED
Veiligheidsfunctie
Veiligheidsfuncties stroombegrenzing, overstroom, overtemperatuur, onderspanning, overspanning, spanningstransiënten, kortsluiting in de motorleiding
Omgevingsvereisten
Temperatuur – bedrijf (min.) -30 °C
Temperatuur – bedrijf (max.) 45 °C
Temperatuur – vergroot bereik +45…+85°C, Derating: -0.125 A/°C
Temperatuur – opslag (min.) -40 °C
Temperatuur – opslag (max.) 85 °C
Luchtvochtigheid (niet condenserend) (min.) 5 %
Luchtvochtigheid (niet condenserend) (max.) 90 %
Mechanische gegevens
Gewicht 204 g
Afmeting (lengte) 115 mm
Afmeting (breedte) 75.5 mm
Afmeting (hoogte) 24 mm
Bevestiging Flens voor M4-schroeven
Software
Installatieprogramma ESCON Setup
Graphical User Interface ESCON Studio
Besturingssysteem Windows 10, 8, 7, Windows XP SP3
