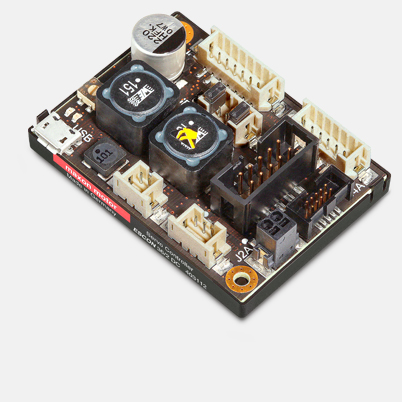

ESCON 36/2 DC, 4-Q servocontroller, 10-36 V, 2A/4A

Artikelnummer 403112

ESCON 36/2 DC, 4-Q servocontroller, 10-36 V, 2A/4A
Prijsschaal Aantal Prijs per stuk
Prijzen excl. BTW, excl.verzendkosten 1-4 € 191,89
5-19 € 179,57
20-49 € 166,10
van 50 Op aanvraag

Specificaties

Product
Gewicht 30 g
Motor
DC-motoren tot 72 W
Sensor
Geen sensor (DC-motoren) Ja
DC-tachometer (DC-motoren) Ja
Digitale incrementele encoder (2-kanaals, single-ended) Ja
Digitale incrementele encoder (2-kanaals, differentiaal) Ja
Digitale incrementele encoder (3-kanaals, differentiaal) Ja
Regelvariabelen
Stroomregeling Ja
Toerentalregeling open loop Ja
Toerentalregeling Ja
Elektrische gegevens
Bedrijfsspanning Vcc (min.) 10 V
Bedrijfsspanning Vcc (max.) 36 V
Max. uitgangsspanning (factor * Vcc) 0.98
Max. uitgangsstroom Imax 4 A
Max. duur van de max. uitgangsstroom Imax 60 s
Uitgangsstroom continu Icont 2 A
PWM-signaal van de eindtrap 53.6 kHz
Frequentie PI-stroomregelaar 53.6 kHz
Frequentie PI-toerentalregelaar 5.36 kHz
Max. rendement 95 %
Max. toerental (DC) 150000 rpm
Interne motorsmoorspoel per fase 300 µH
Ingangen
Encoder-signalen A, A, B, B\
Max. ingangsfrequentie encoder 1 MHz
Digitale ingangen 2
Functies van de digitale ingangen Vrijgave, vrijgave CW, vrijgave CCW, vrijgave CW+CCW, vrijgave+draairichting, stop, PWM-instelwaarde, instelwaarde RC Servo, vaste instelwaarde
Analoge ingangen 2
Resolutie, bereik, schakeling 12-bits, -10…+10 V, differentieel
Functies van de analoge ingangen Instelwaarde, stroombegrenzing, offset, toerentalcurve
Potentiometer 1
Functies van de potentiometers instelwaarde, stroombegrenzing, offset, snelheidscurve, versterking, factor IxR
Uitgangen
Digitale uitgangen 2
Functies van de digitale uitgangen Gereed, toerental-comperator, stroom-comperator, commutatie-frequentie
Analoge uitgangen 2
Resolutie, bereik 12-bits, -4…+4V
Functies van de analoge uitgangen stroommonitor, snelheidsmonitor, temperatuur, vaste waarde
Spanningsuitgangen
Voedingsspanning encoder +5 VDC, max. 70 mA
Secundaire hulpspanning +5 VDC, max. 10 mA
Interfaces
USB (Full Speed) Ja
Indicatie
Statusindicatie "gereed" (ready) groene LED
Statusindicatie "fout" (error) rode LED
Veiligheidsfunctie
Veiligheidsfuncties stroombegrenzing, overstroom, overtemperatuur, onderspanning, overspanning, spanningstransiënten, kortsluiting in de motorleiding
Omgevingsvereisten
Temperatuur – bedrijf (min.) -30 °C
Temperatuur – bedrijf (max.) 45 °C
Temperatuur – vergroot bereik +45…+81 °C, Derating: -0.055 A/°C
Temperatuur – opslag (min.) -40 °C
Temperatuur – opslag (max.) 85 °C
Luchtvochtigheid (niet condenserend) (min.) 5 %
Luchtvochtigheid (niet condenserend) (max.) 90 %
Mechanische gegevens
Gewicht 30 g
Afmeting (lengte) 55 mm
Afmeting (breedte) 40 mm
Afmeting (hoogte) 16.1 mm
Bevestiging Montageopeningen voor M2.5-schroeve
Software
Installatieprogramma ESCON Setup
Graphical User Interface ESCON Studio
Besturingssysteem Windows 10, 8, 7, Windows XP SP3
